Y11T171 芯片封装结构之TO与BOX

更新时间:2025-06-20 08:06:35 阅读量:18

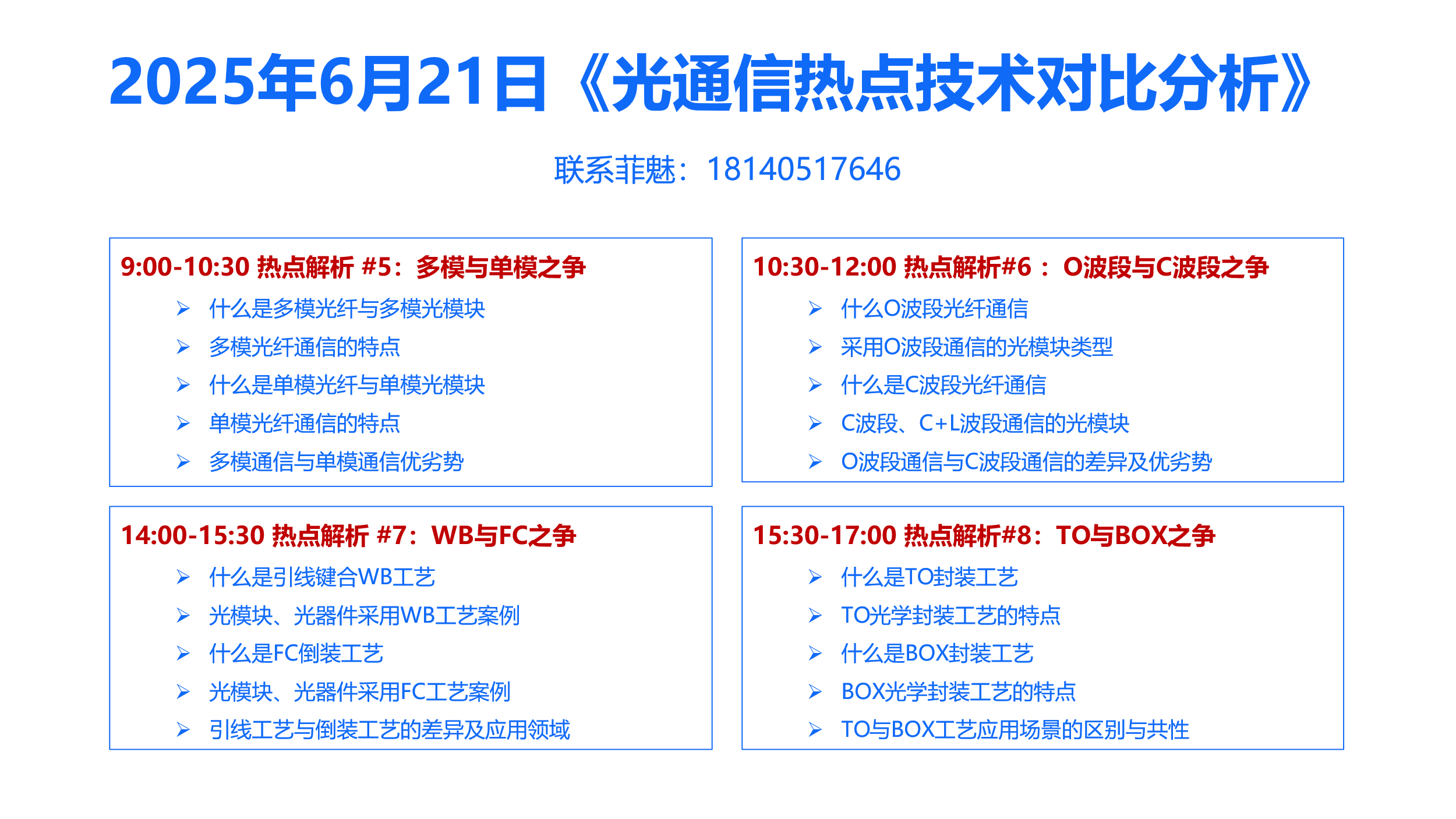

6月21号有四个对比分析,我已经写了三个议题的前言,

Y11T160 在哪个范围内作单模通信与多模通信的对比

Y11T167 通信波段的O波段与C波段之争

Y11T169 芯片封装之WB与FC工艺之争





之前的内容呢写的老长老长的,一说话就收不住的节奏,今天把TO与BOX的前言略写几个字。

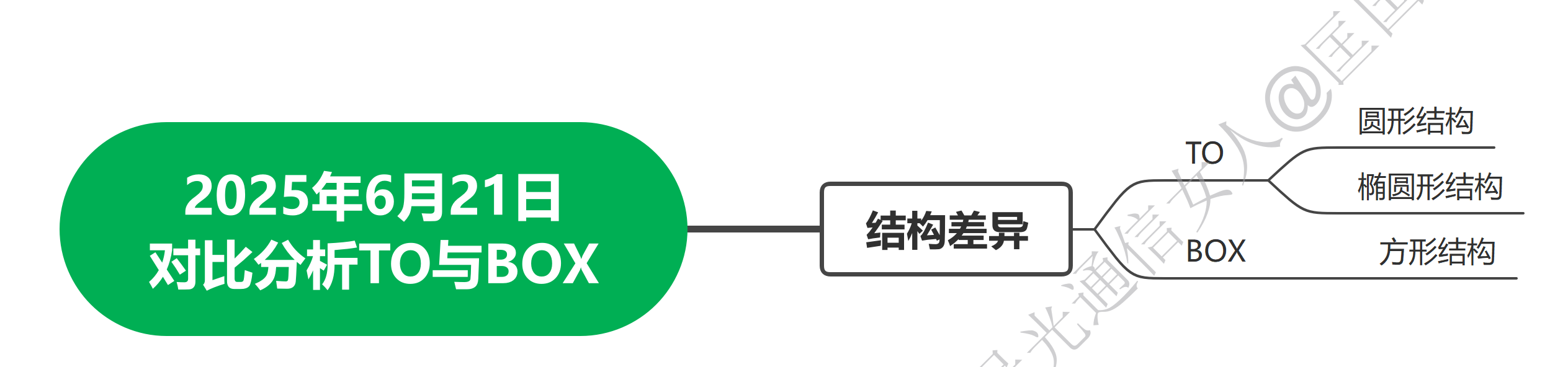

TO与BOX从外观上来看,一个是圆形的一个是方型的,现在的TO也有了一些椭圆形结构。






BOX,就是直译,方盒,以前还有叫butterfly的,引脚像翅膀一样两侧展开来。

TO呢,则是借用的名词,是几十年前用来封装早期半导体的密封罐的结构,叫晶体管外型Transistor outline,后来用于光学芯片封装。

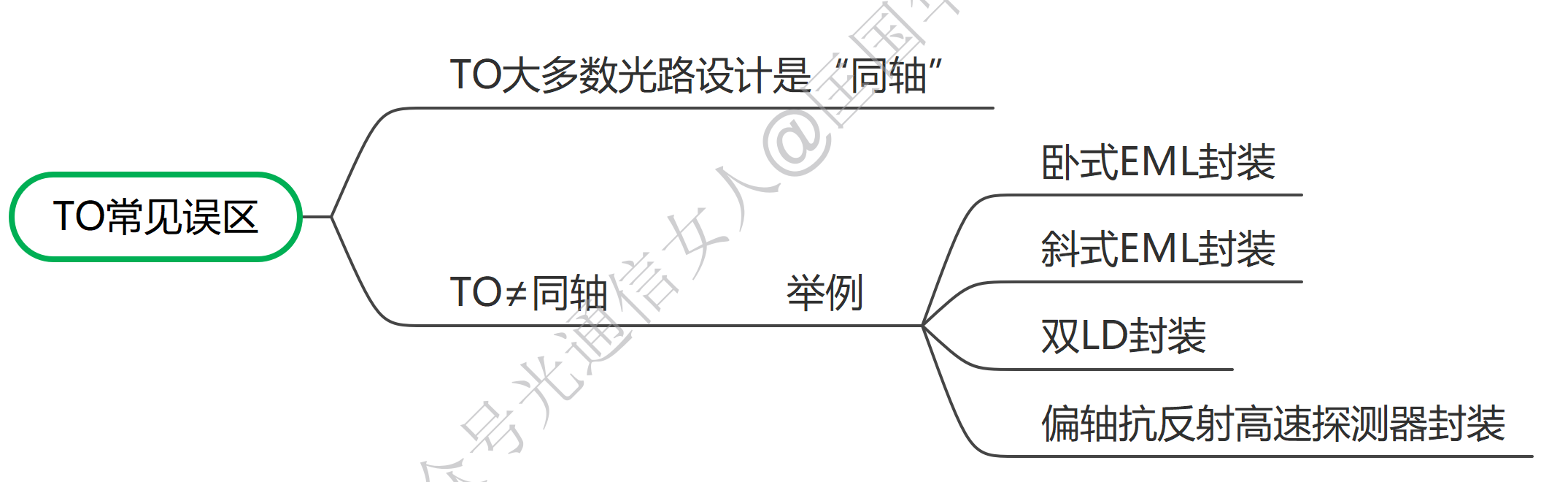

在光学芯片封装时,遇到最多的场景是光芯片的光轴通常与TO帽上的透镜以及光纤的光场是“同”轴分布的,有时候咱们顺嘴就把TO与同轴等同起来,认为TO就是同轴。

其实也有不同轴的TO,举一个例子,如卧式EML封装,透镜的光轴是垂直的,EML的光轴是水平的,二者需要一个棱镜来转折光路。






高速光模块用的越来越多,为了降低RIN,高速探测器也越来越多的在TO内部采用了偏轴处理。

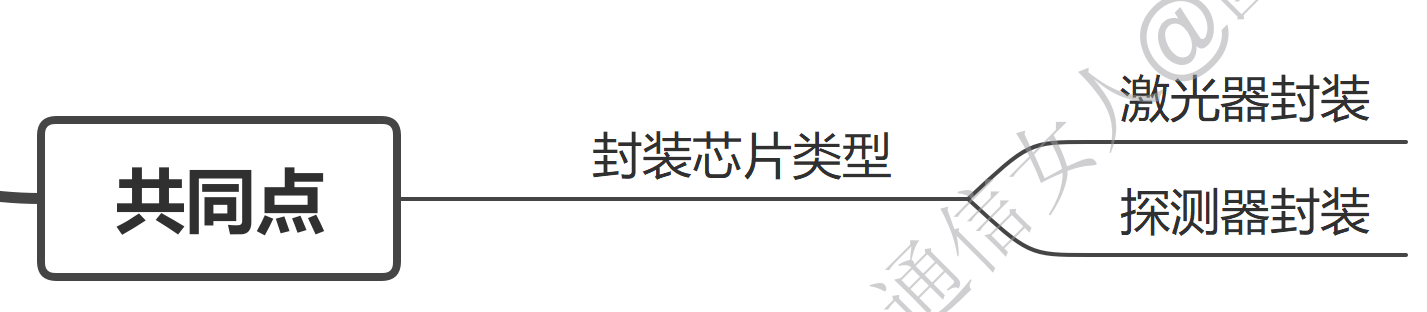

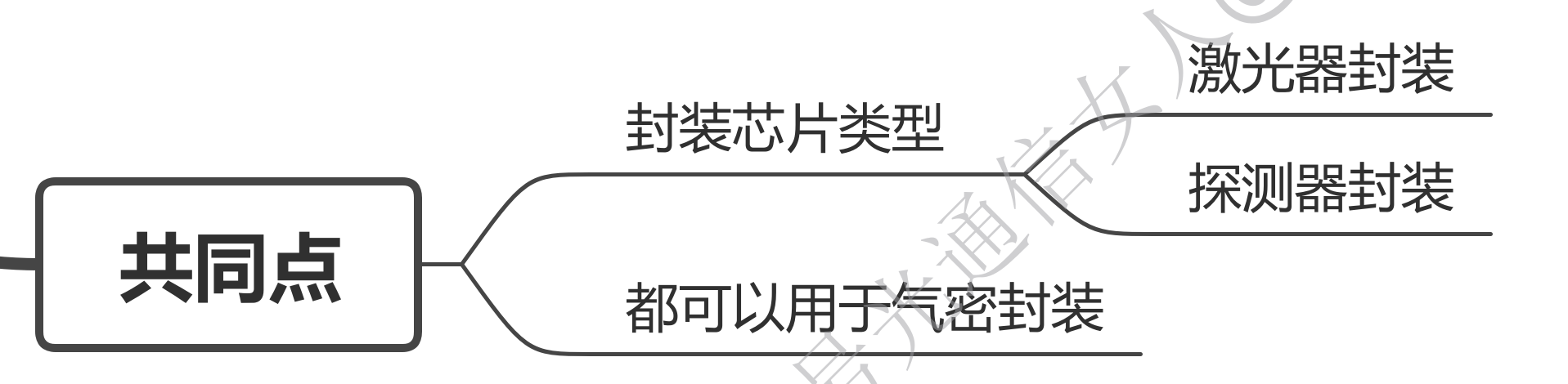

TO也好,BOX也好,在咱们光模块里,都可以用于激光器的封装,也都可以用于探测器的封装,二者基本都不用于硅光芯片的封装。

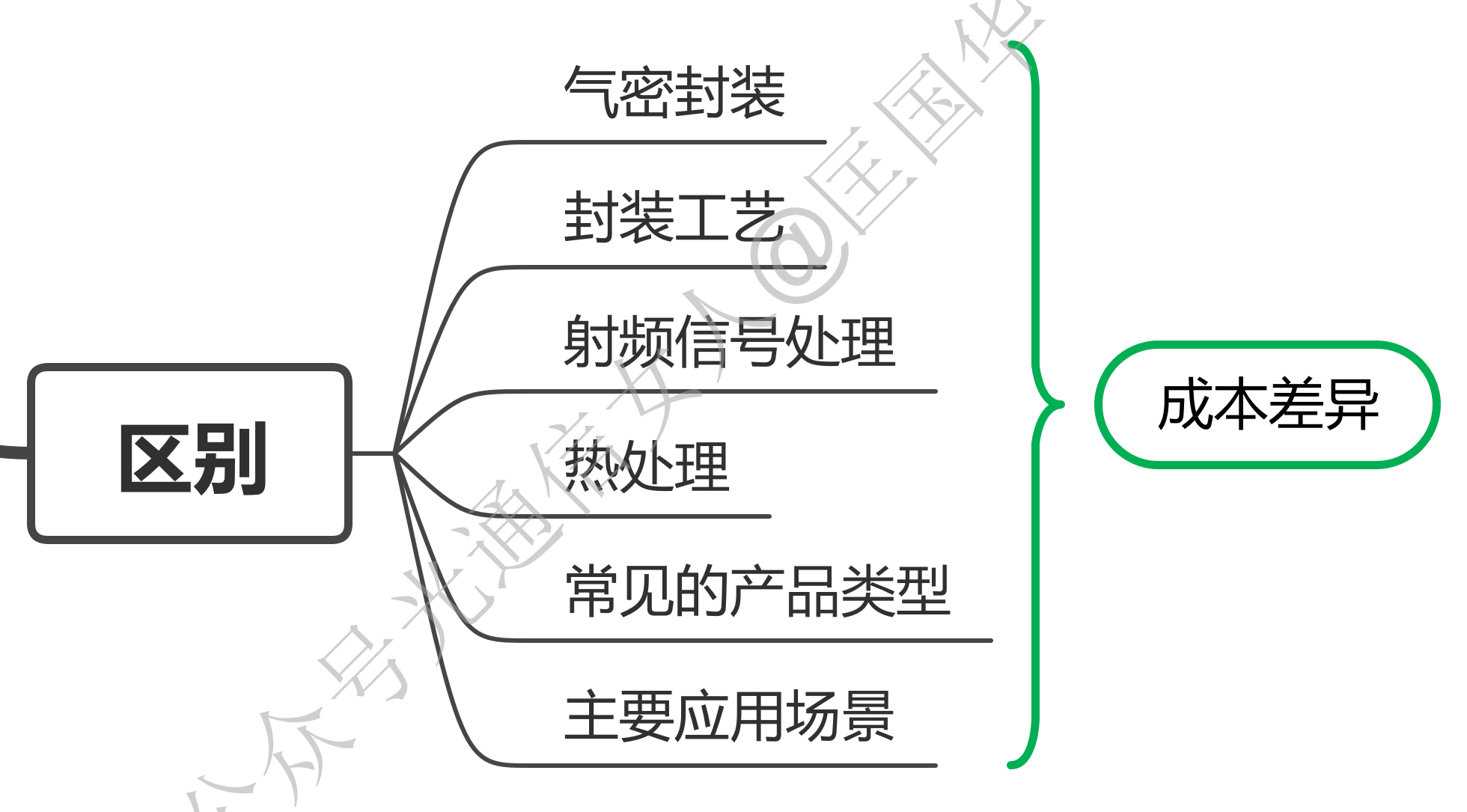

一些区别

在与TO空间较小,用于单颗激光器的封装,单颗探测器的封装,极少数在一个TO里边放两颗芯片的。而BOX空间大,可以用于四颗八颗等多个激光器多个探测器。还有复杂锁波的可调谐激光器等等,也会用到BOX。

由于集成硅光芯片,集成的薄膜铌酸锂芯片,集成的InP的芯片都比较大,很少用TO。

硅光芯片可以钝化,也不用金盒BOX,Inp用BOX的比较多。

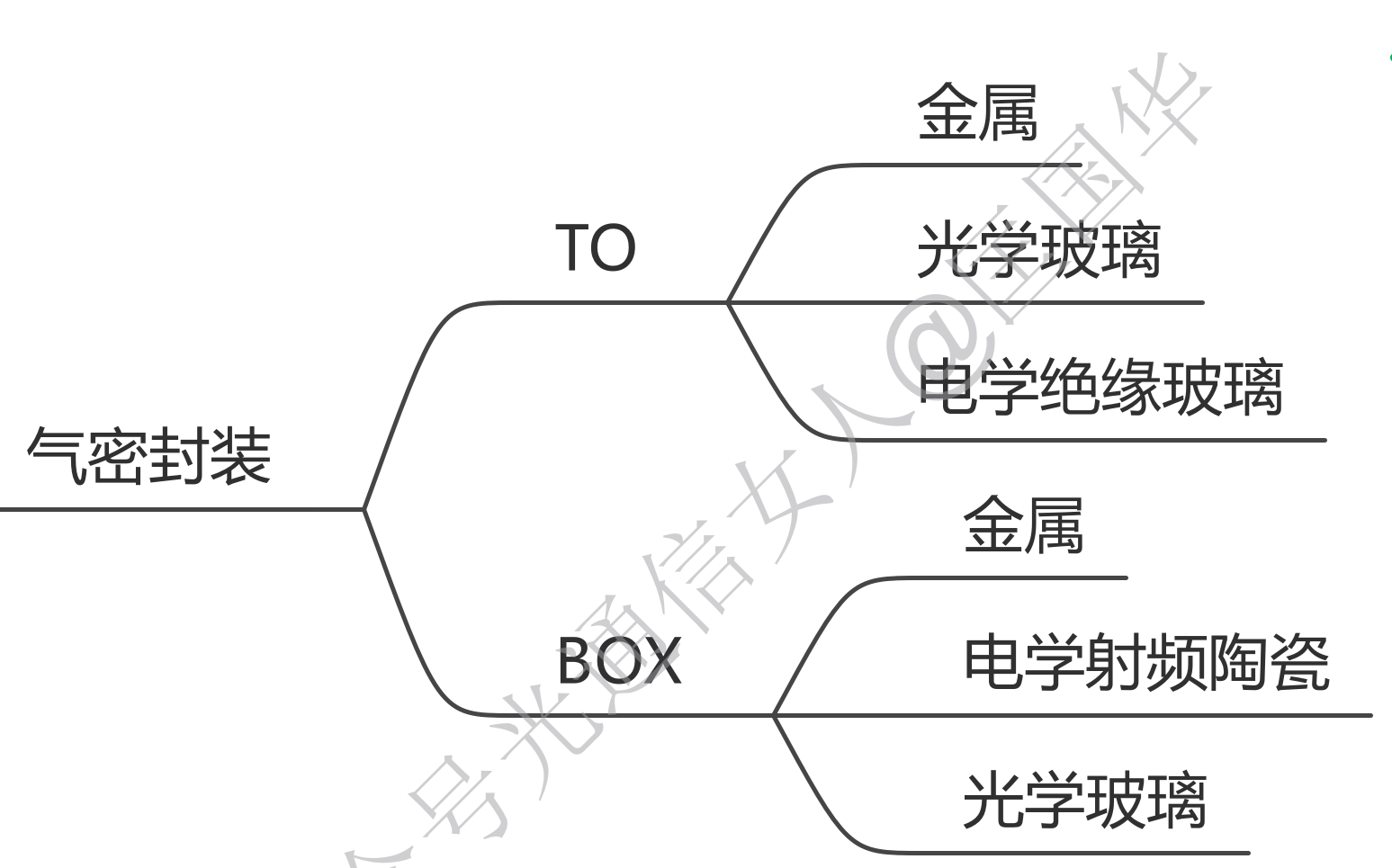

二者也都可以用于气密封装。






但采用的气密设计思路是不一样的。






TO与BOX除了气密封装材料的选择不同,还有很多其他的差异。





今天走一下简约风格,先去整理我的PPT了哈,有需要可联系菲魅,18140517646
