Y11T190 硅光芯片与大功率CW激光不能用“硅”波导边缘耦合,而是采用SiN氮化硅才行

更新时间:2025-07-09 08:07:04 阅读量:48

在AI场景,硅光芯片会越来越多,前两天还写了硅波导、氮化硅波导等等。

Y11T164 硅光芯片制作工艺流程,里边提到了常规工艺里边缘耦合使用氮化硅波导。

Y11T185 硅光集成平台氮化硅SiN工艺进展Y11T186 光波导的加工工艺流程

周六有AI与光模块的专题。





今天再展开聊一个很小的技术点。为什么大功率CW 激光器不能用硅波导层做边缘耦合。

换句话说,为什么硅不耐受大功率。

英伟达在提到CPO的路线图时,有几个关键词,其中一个词就是大功率。

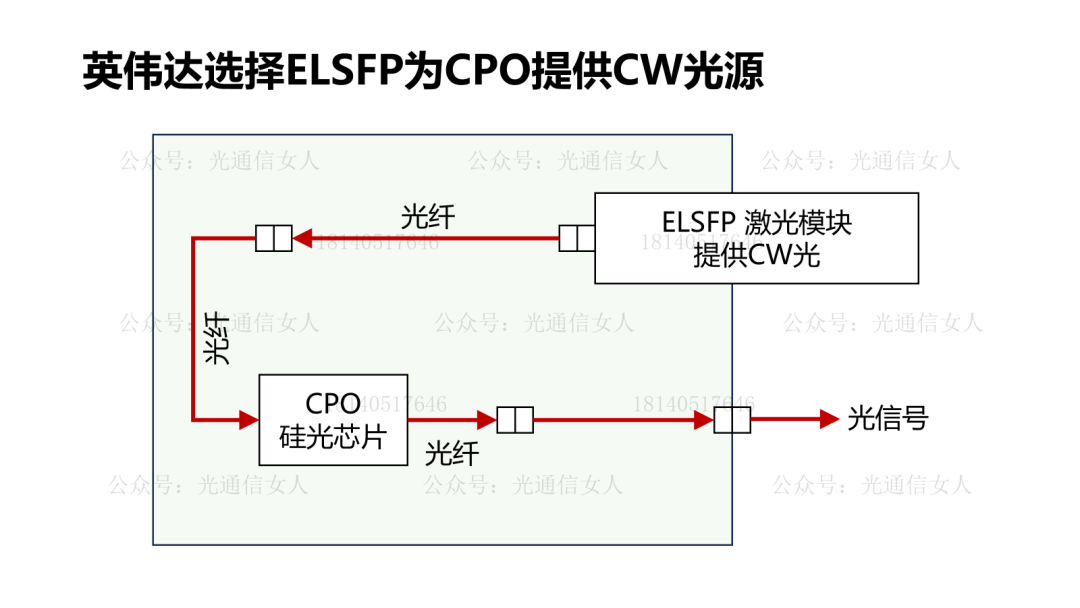

英伟达使用的是ELSFP的外置CW光源,激光模块的大功率CW光,是通过光纤耦合进入CPO光引擎的硅光芯片的。

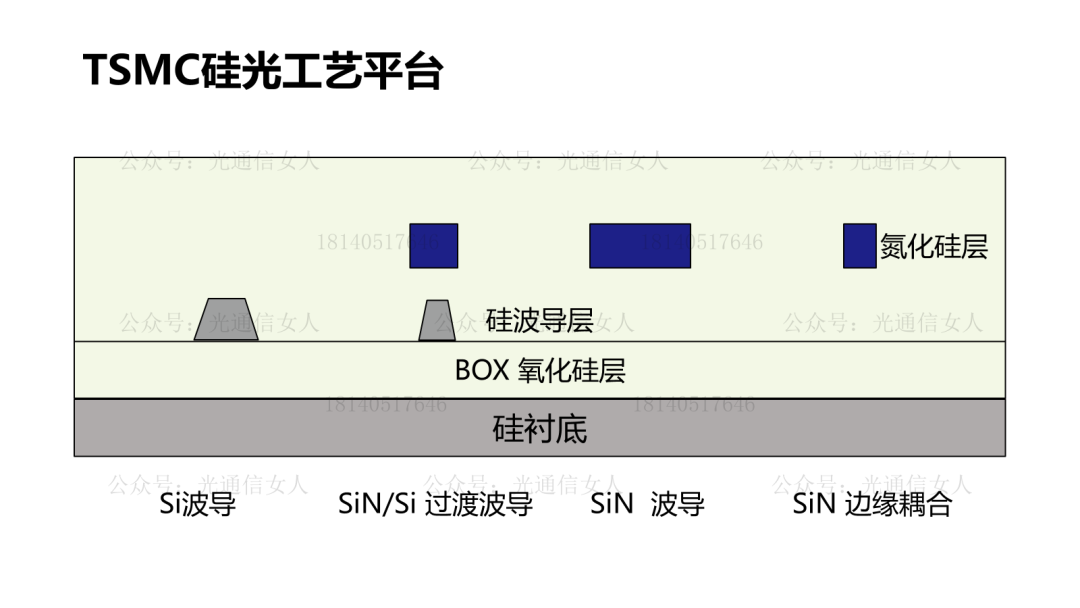

英伟达的CPO的硅光芯片是在台积电TSMC流片,TSMC的硅光芯片今年有一个演讲报告,重点表述了其硅光芯片的氮化硅层的工艺优化。

Y11T125 TSMC的硅基SiN氮化硅工艺优化

其中氮化硅SiN的一个作用是用于边缘耦合。






光纤与硅光芯片的耦合,有两大类,边缘耦合与垂直耦合。这个内容呢,可以看一下光通信女人的视频号,我做了很多个解读。

边缘耦合,对波长不敏感,耦合效率高,现在使用的比例越来越高。边缘耦合,可以支持氮化硅材料的边缘耦合,硅波导的边缘耦合,也可以用铌酸锂材料,氧化硅材料,聚合物材料等制作边缘耦合结构。

但“大功率”与“边缘耦合”二者结合时,硅不适合,聚合物也不适合,玻璃或氮化硅或氧化硅(也就是玻璃的主要成分)是适合大功率边缘耦合的。

产业更多选择氮化硅材料来做边缘耦合波导结构。

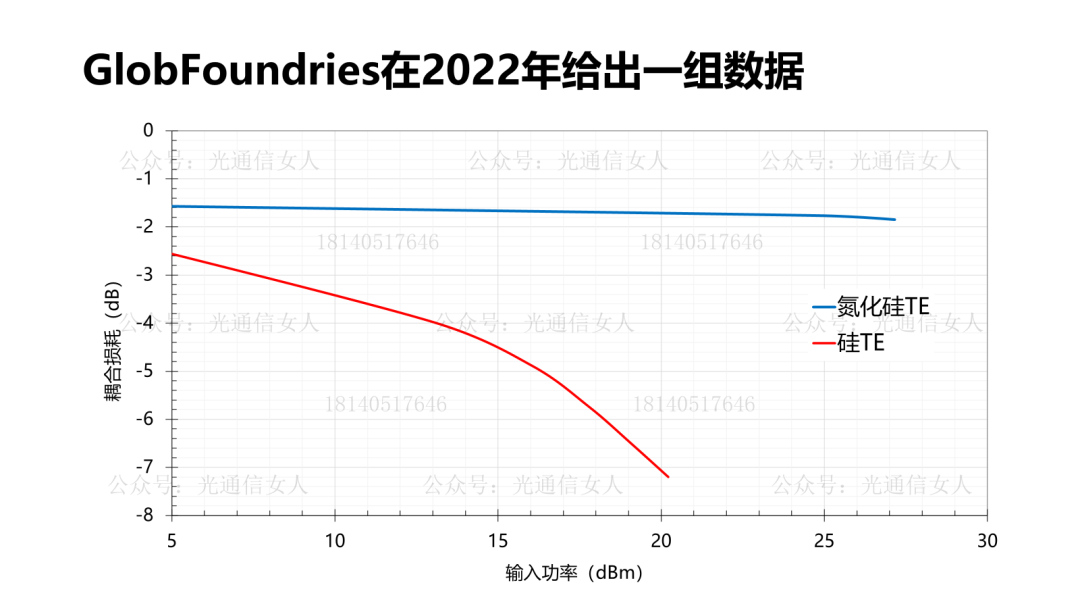

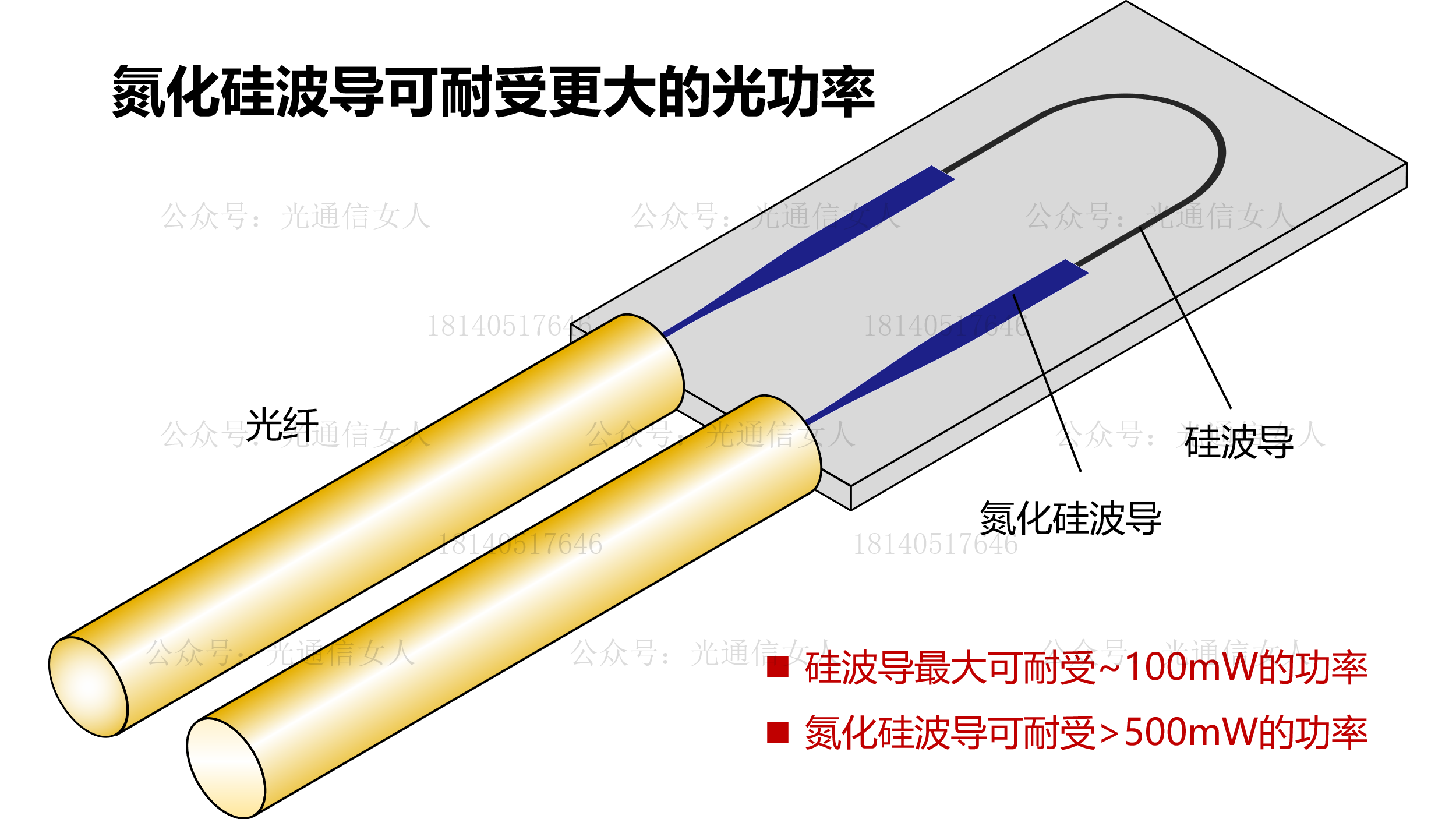

刚才提到TSMC的氮化硅,之前呢写过GlobFoundries的氮化硅耐受500mW功率的演讲报告。

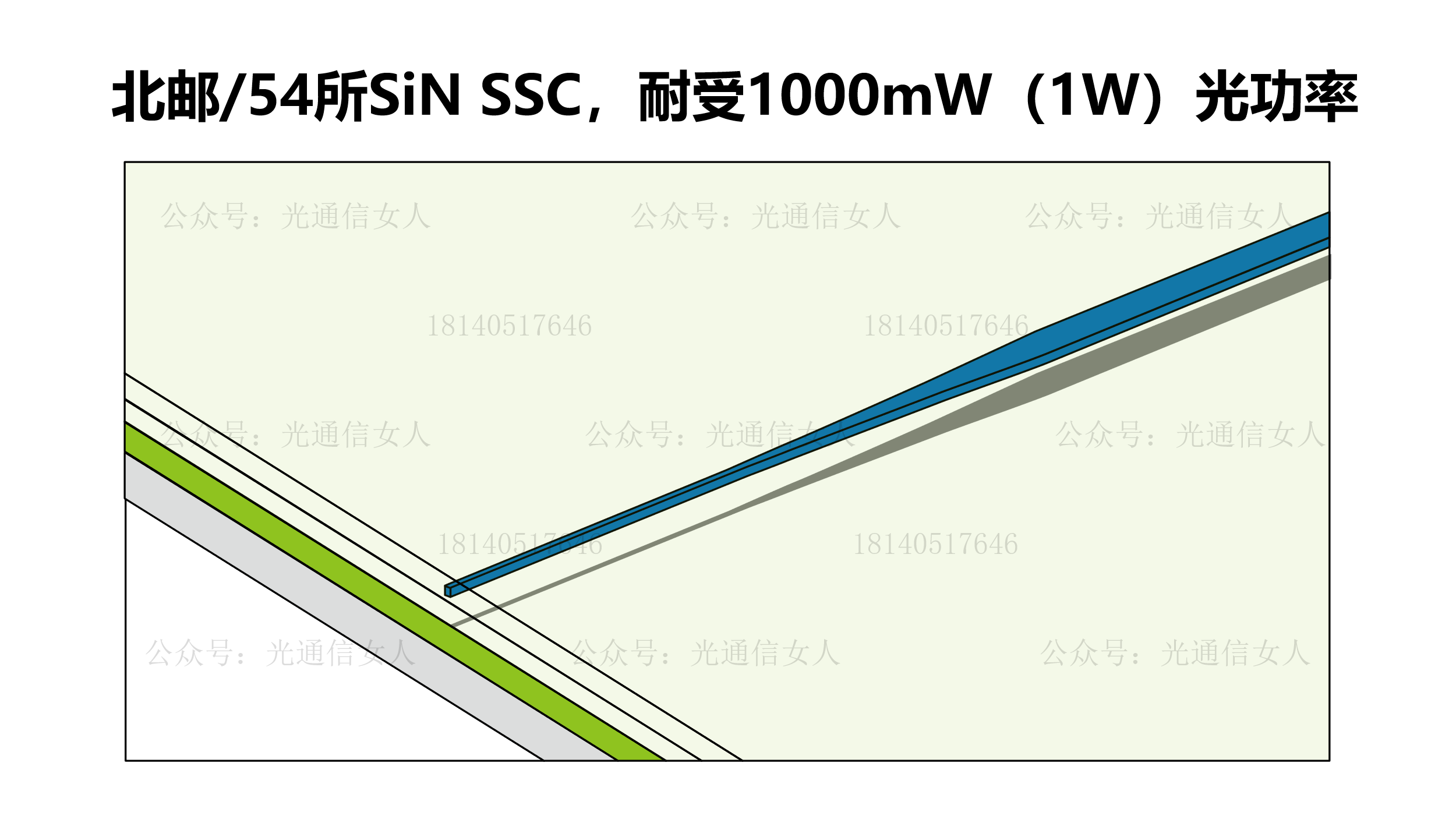

北邮和54所联合发表的氮化硅SSC(模场转换设计结构),做了1W光功率的耦合试验,氮化硅的边缘耦合结构可耐受1000mW以上。

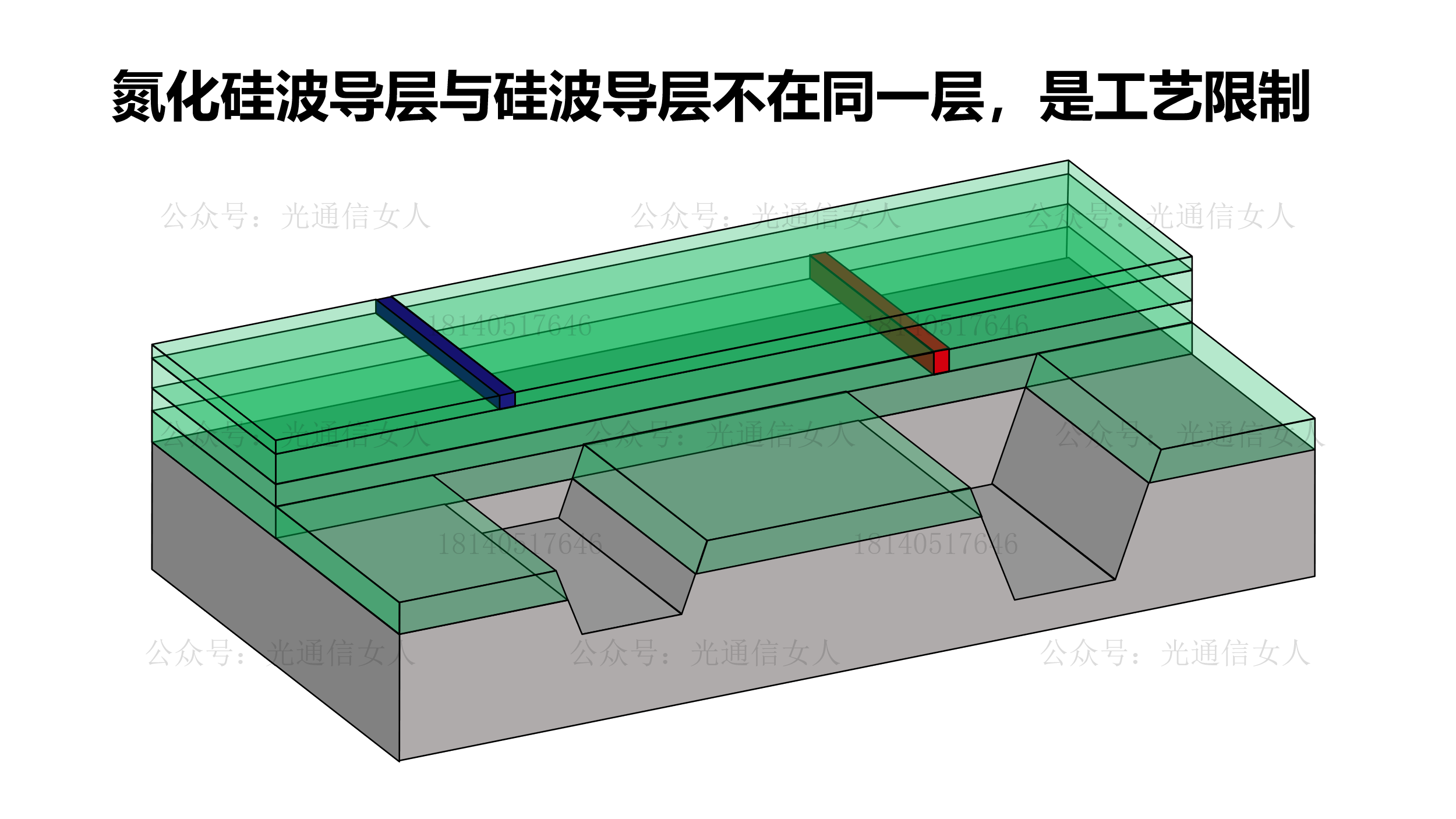

氮化硅层和硅波导层,不在同一层,这是常规工艺限制,在T186写了铌酸锂,磷化铟,硅,氮化硅,玻璃等不同波导材料的加工工艺。

Y11T186 光波导的加工工艺流程

一般InP材料使用对接工艺,如InP材料的ICR与探测器的波导对接,如Inp材料的EML很多都选择对接生长。

而锗波导与硅波导通常采用倏逝波耦合的分层设计,硅波导与氮化硅波导也是采用分层设计。






在进入耦合边缘时,将硅波导的光通过一个SiN材料的SSC模场转换结构,把光换层到氮化硅层,再和光纤做大功率的耦合。

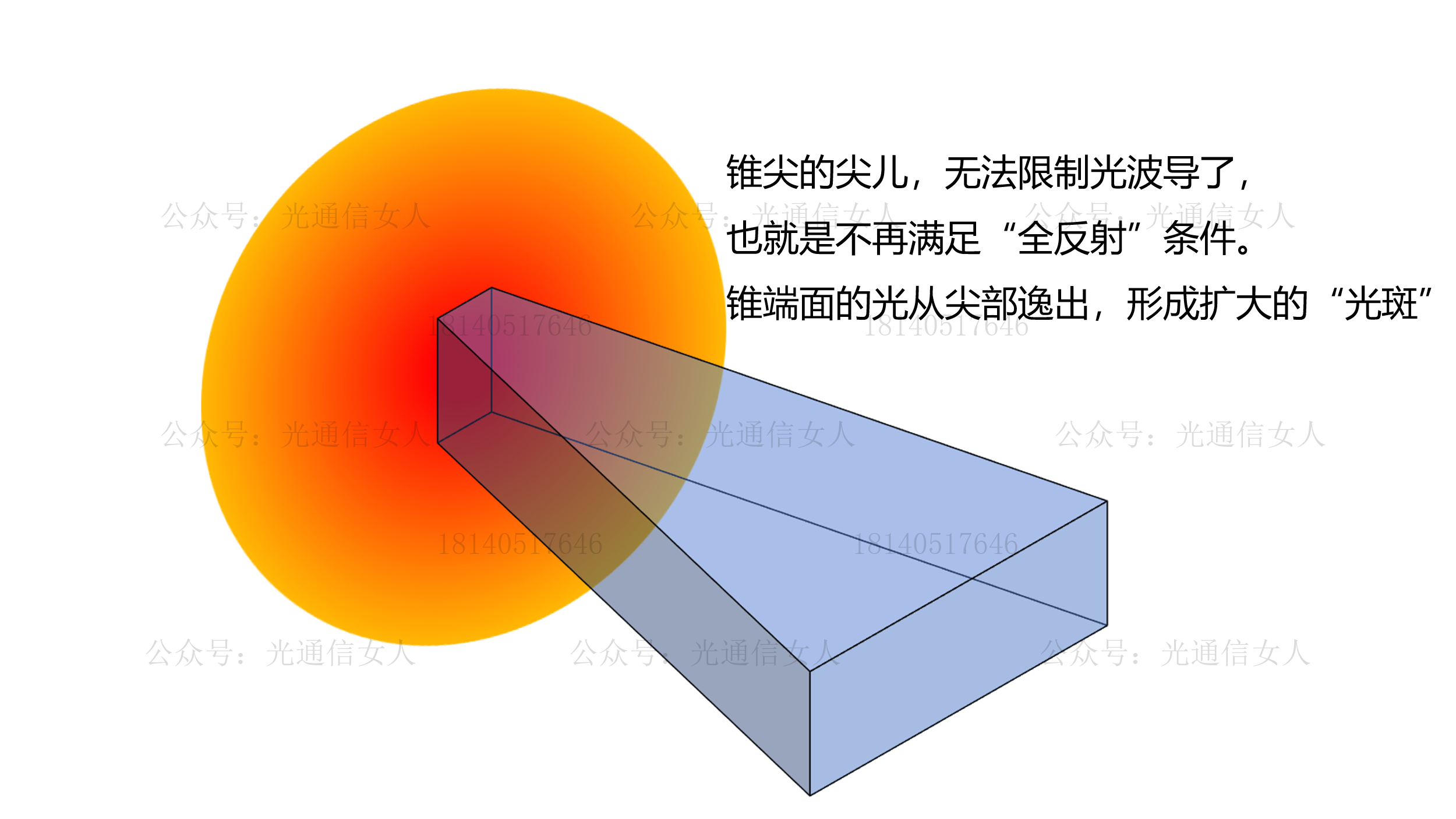

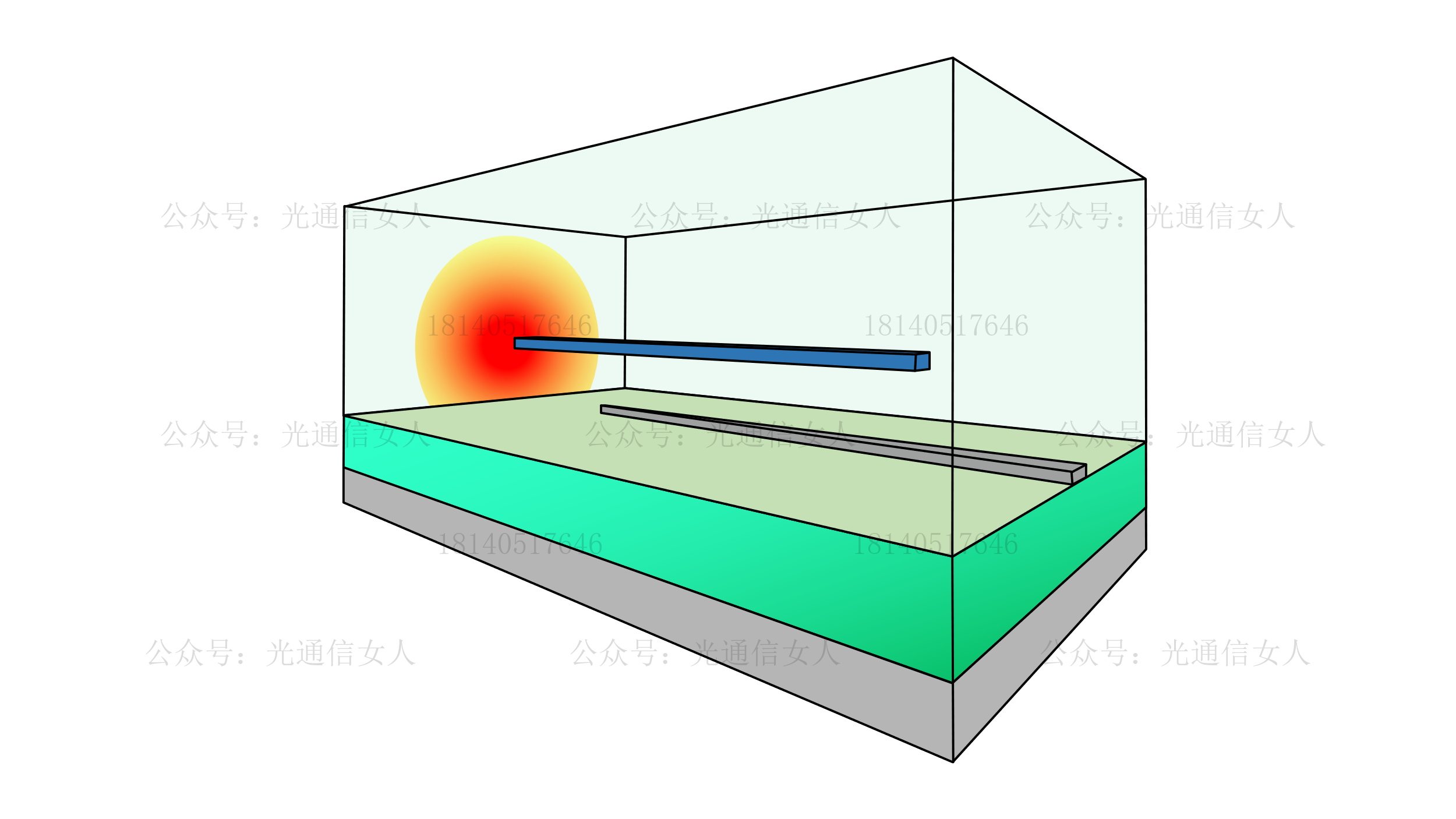

氮化硅波导的边缘部分,形成一个较大的“光场”,SSC,叫做spot size converter,spot是斑点的意思,在咱们硅光芯片的特定场景,用来表述光斑,size就是尺寸,converter是转换器。通过一个锥形结构来抓换光场尺寸的。

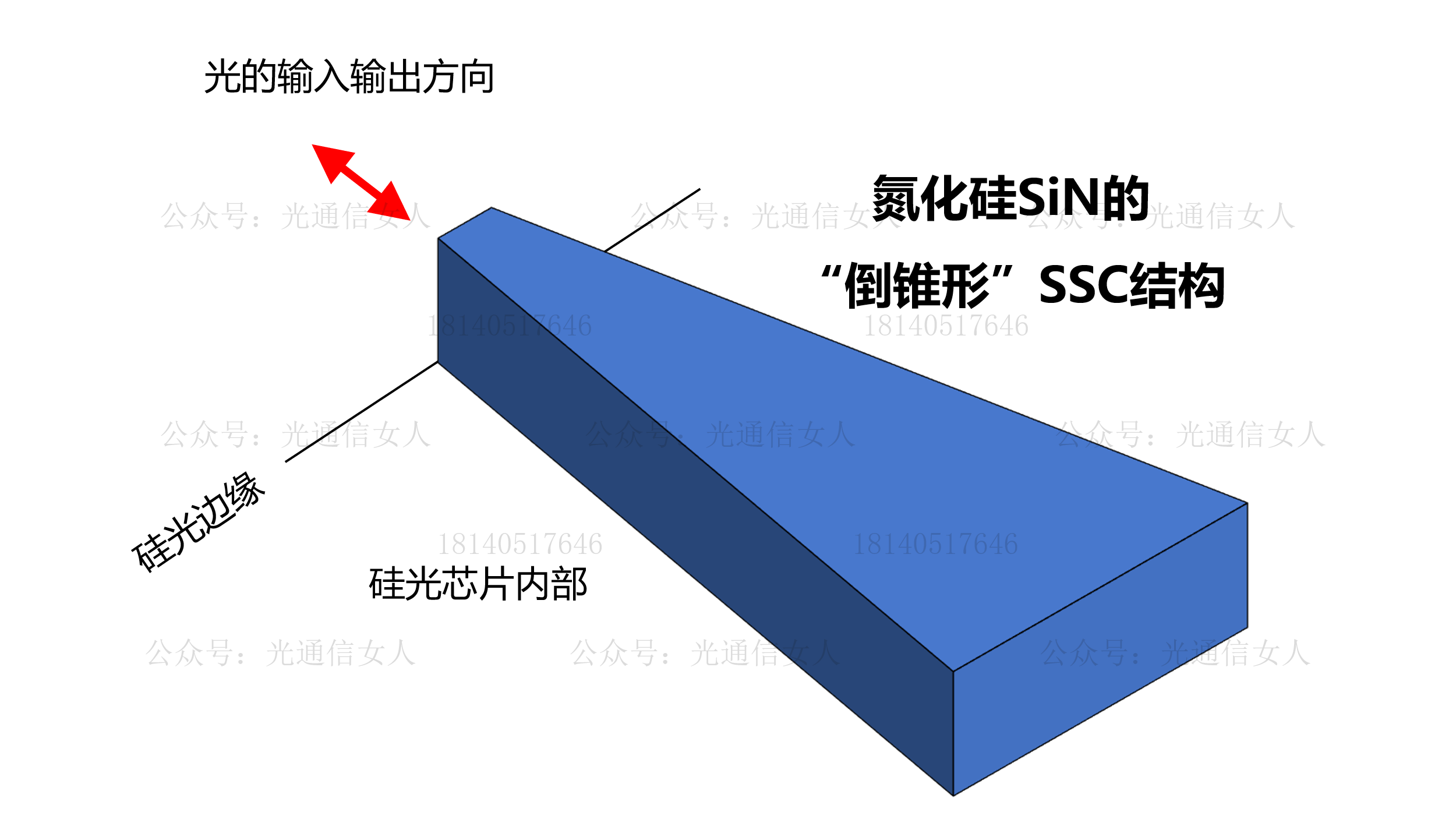

采用倒锥形结构,是比较常见的,当然还有很多倒锥形结构的变形设计,钻石型,三叉戟型....等等。都是从这个结构演变而来的。

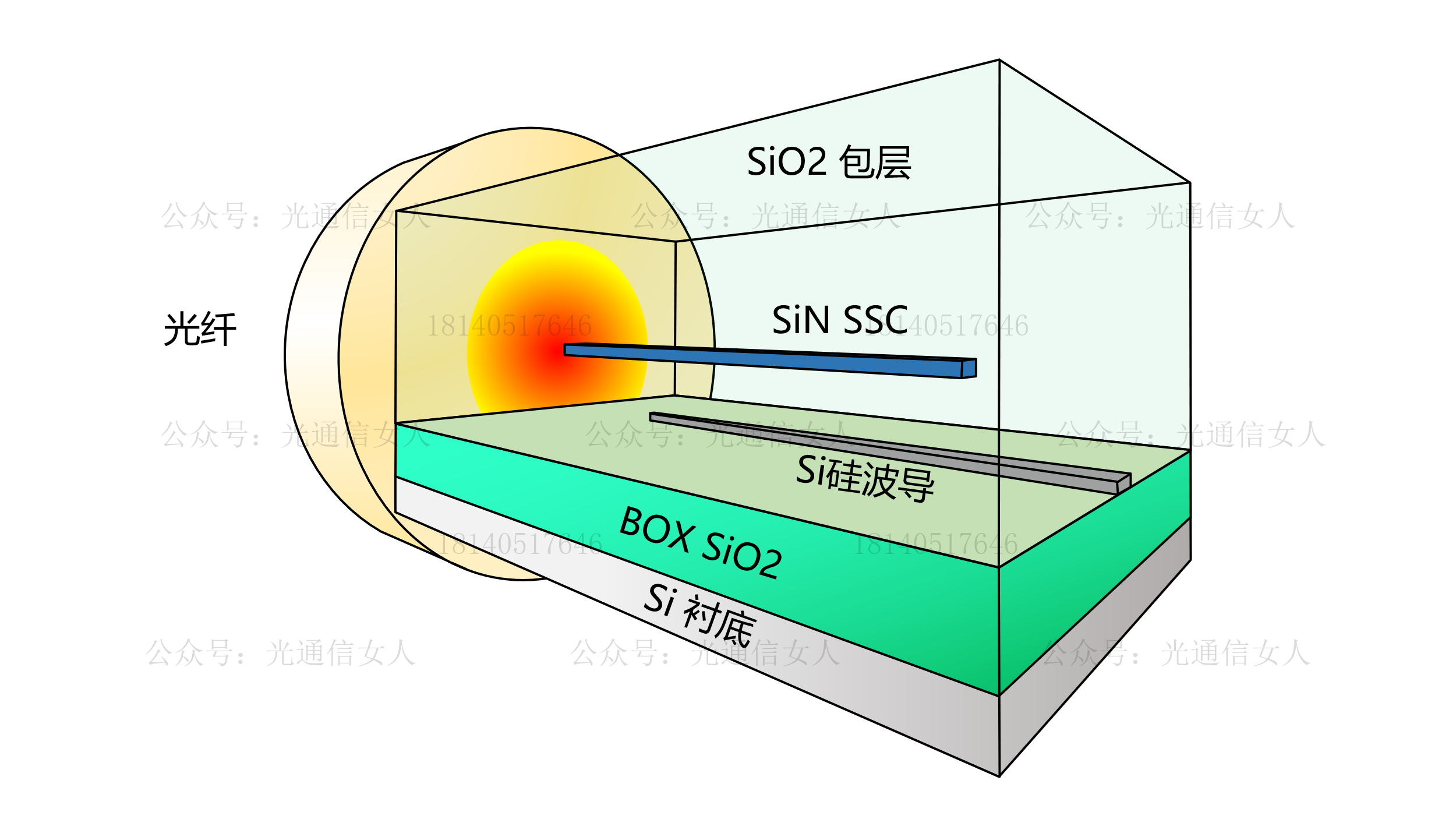

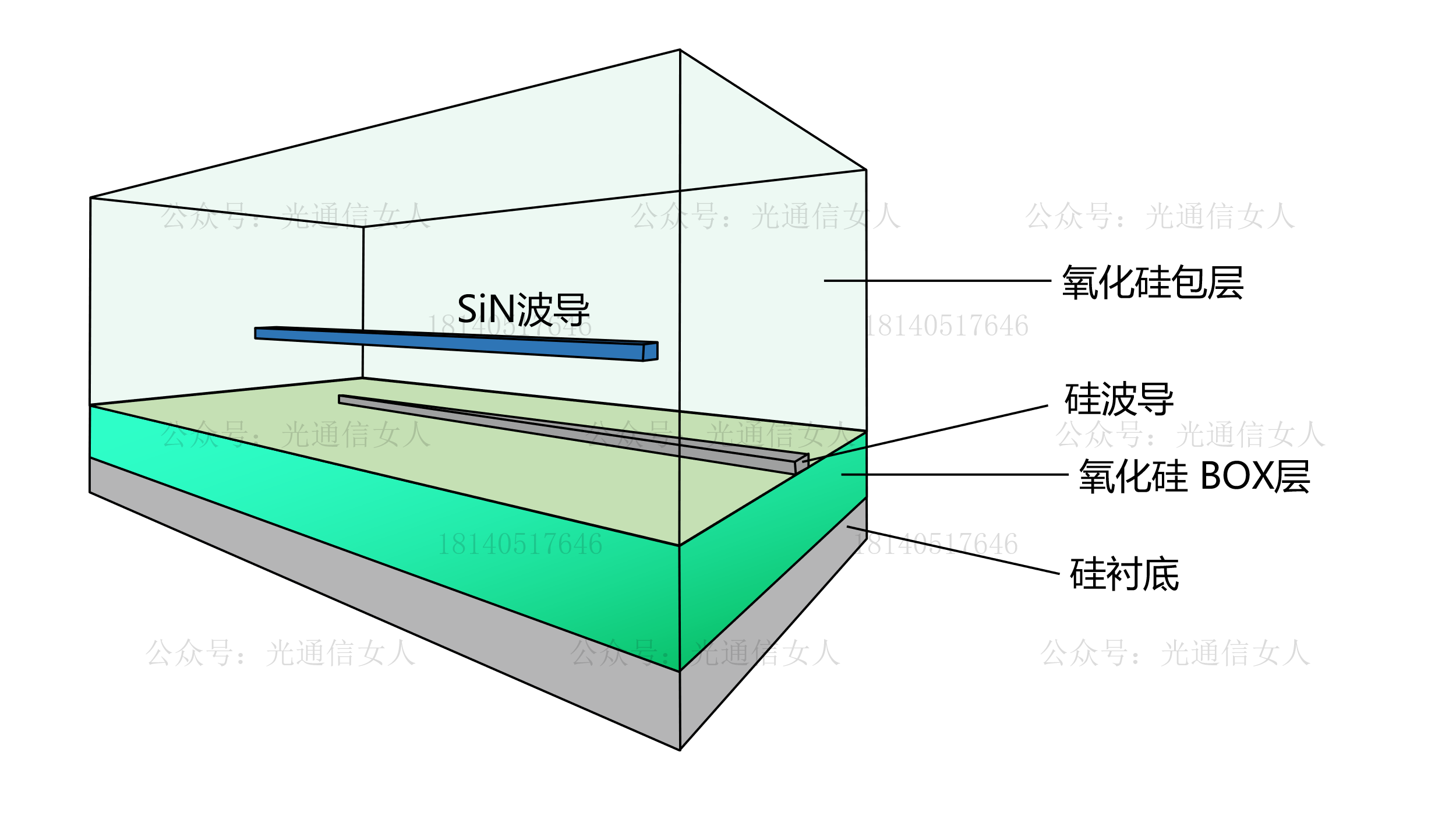

我们看到的边缘耦合的空间结构,SiN比硅波导更高,硅衬底-BOX-硅波导层就是SOI晶圆的三层结构。

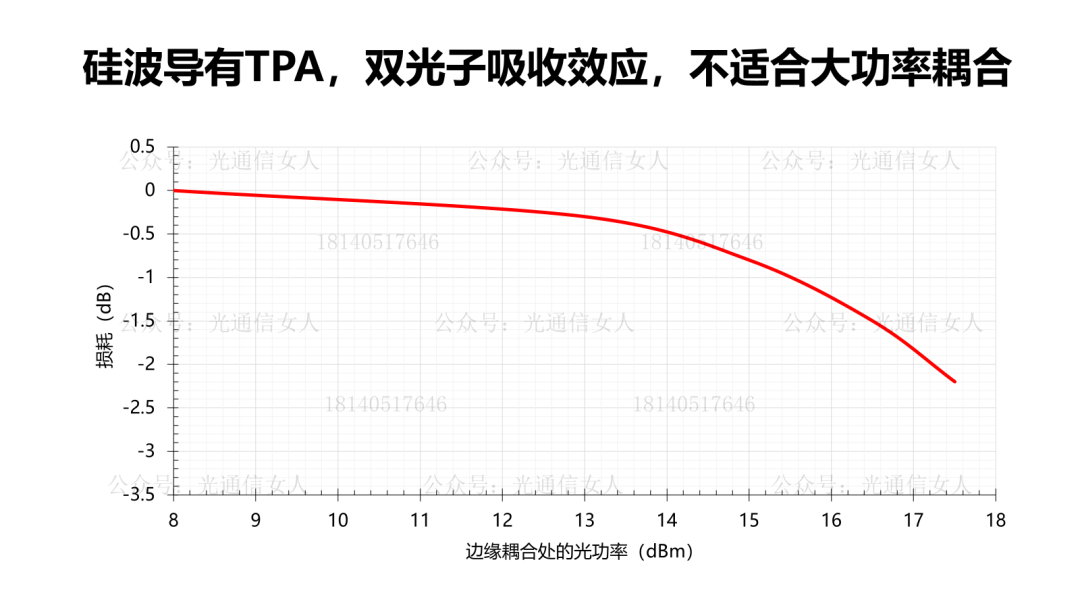

接着我来聊硅不耐受大功率的原因,文献里都会提到一句,硅的TPA效应,TPA,Two Photon Absorption ,双光子吸收。

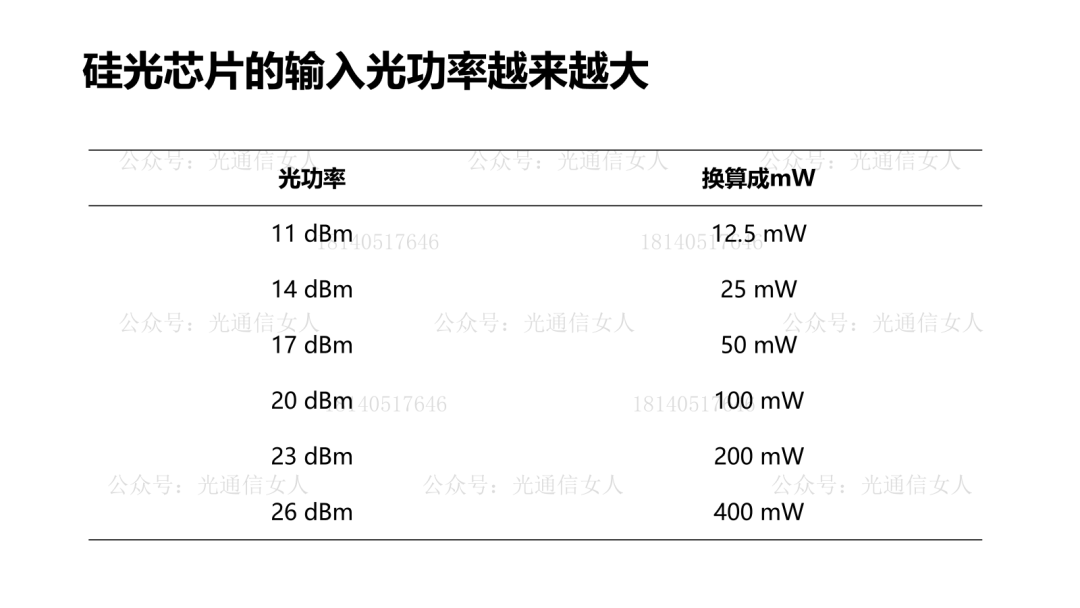

100mW是20dBm,由于TPA导致很大的吸收损耗,现在部分场景都开始研究400mW(=26dBm),硅的TPA损耗将会非常非常的大。

咱们用的探测器锗是吸收材料,我们默认的吸收是指单光子吸收,而硅则提到了双光子吸收。

解释两个问题,什么是双光子吸收?为什么氮化硅没有双光子吸收?

第一个问题,什么是双光子吸收?

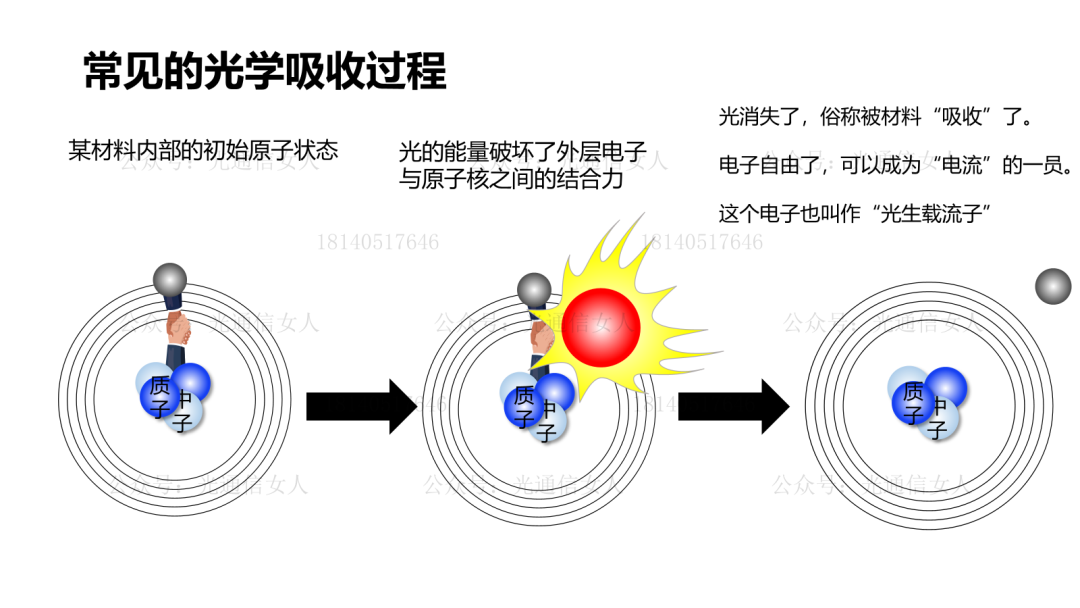

看一个材料,硅、锗、氮化硅...., 都是由原子组成的,原子有原子核以及电子,电子是负电荷,原子核内部有质子和中子,中子的中就是既不是正电荷也不是负电荷,质子呈现正电荷。

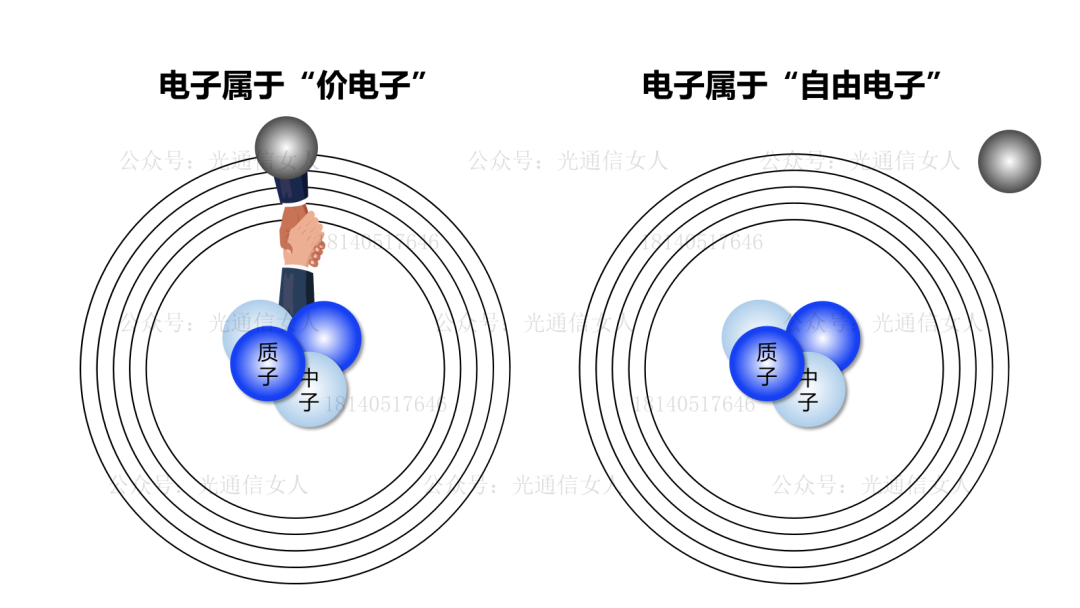

正负电荷异性相吸,有引力,这是一种结合力。电子被原子核束缚,就叫价电子。如果电子脱离原子核束缚,就是自由电子。电流是一大群可自由移动的电子流。

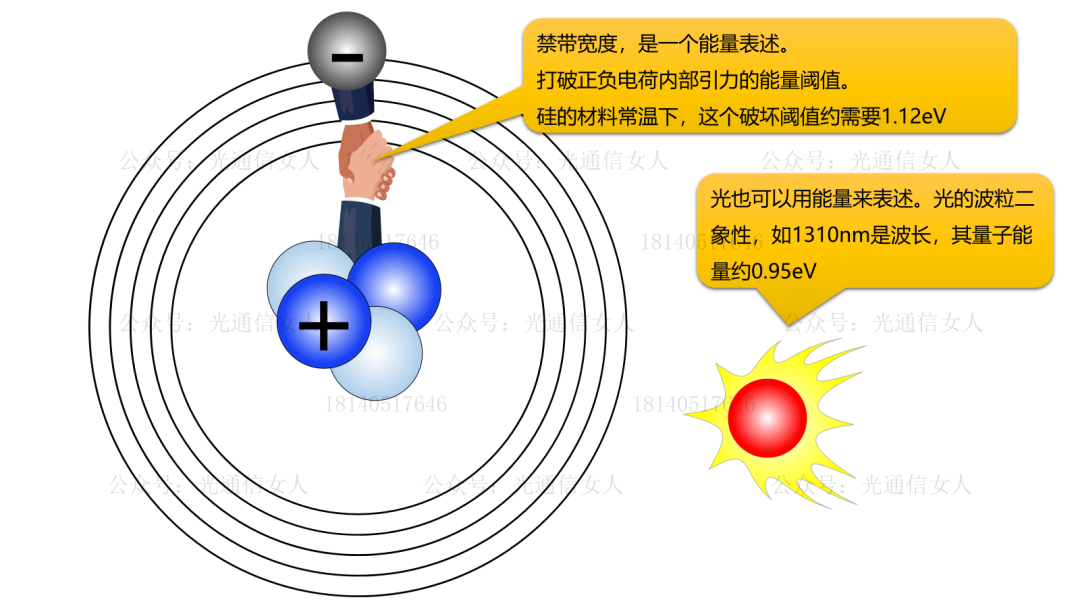

光是电磁波,但光也是能量粒子,这叫波粒二象性。咱们的AI用的硅光模块说1310nm波长的光,这个光换算成粒子能量的话,就是一颗光子具有0.95eV的能量。

而硅的外层电子被原子核束缚,要想脱离这个束缚,需要1.12eV以上的能量。 这个能量值,咱们叫做“带隙”,就是价带与导带的能量间隙。价带,是电子们属于价电子的被束缚的能量带,导带就是可用于导电的自由电子的能量带,这俩能带的间隙,就是一个破坏阈值能量的表述。






正常状态下,锗的破坏能量阈值是0.66eV,所以一颗光子就能打破锗材料的原子核对电子的束缚。






但硅在光通信波段很难实现单光子吸收,但在激光雷达领域是可以的哈,因为硅光芯片用在光模块的话,1310nm波长,能量只有0.95eV,但是激光雷达的905nm波长的话,人家的光子能量很大的,足有1.37eV,是可以单光子就可以让硅吸收光的哈。

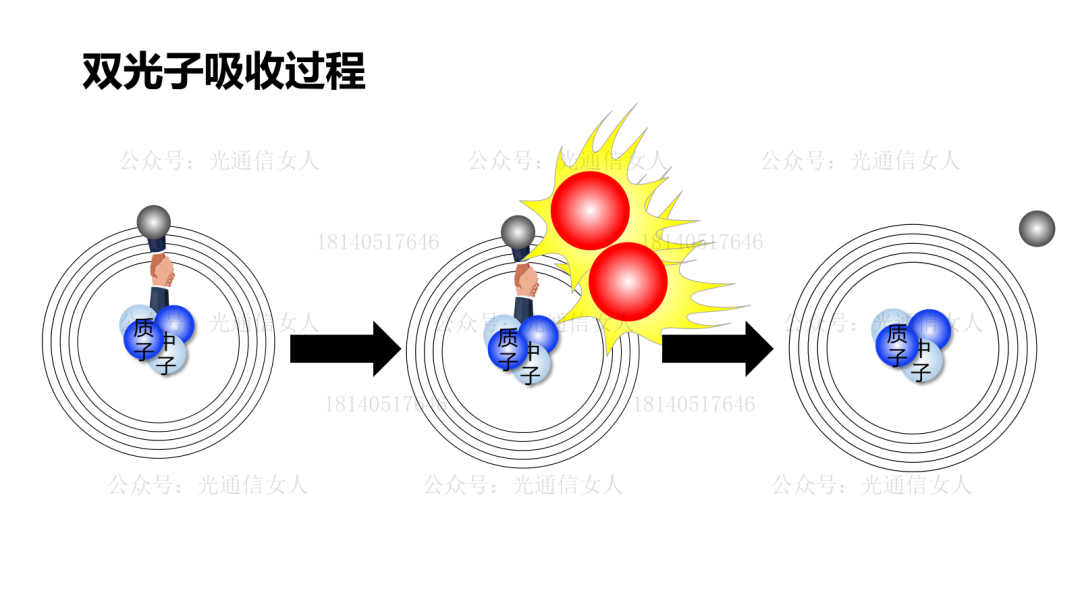

硅在光通信1260-1650nm的单模波段很难实现单光子吸收,至少两颗光子一起攻击才能破坏硅的外层电子的束缚力,产生吸收。






这就是双光子吸收。

再一次重复啊,在单模光纤通信波段1260-1650nm,才说硅的双光子吸收TPA的影响的,在短波长的850nm啊,905nm啊,是可以单光子吸收的啊。

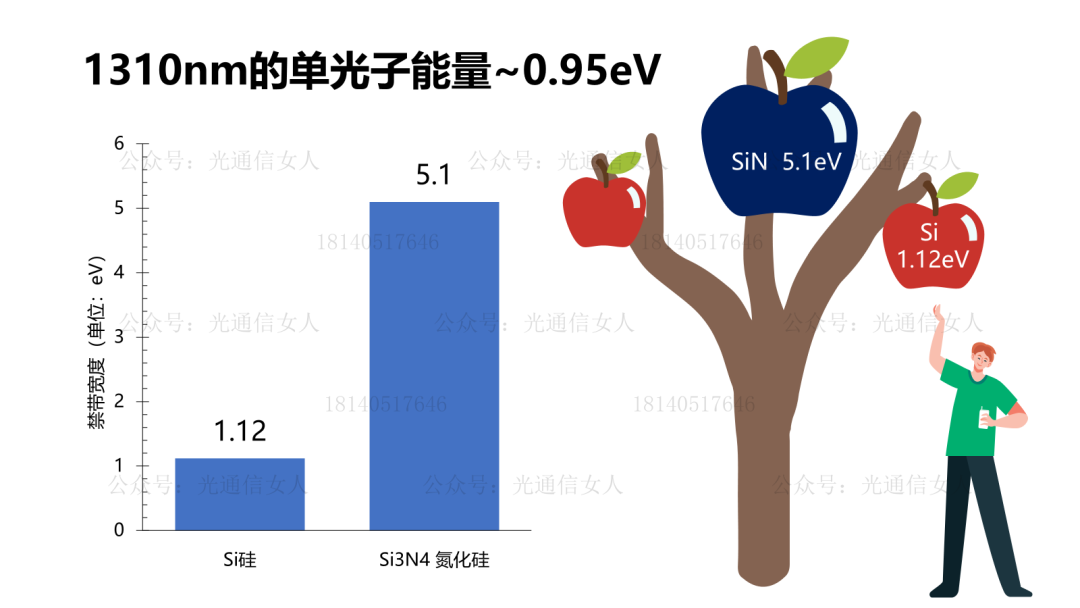

氮化硅是绝缘体,所谓绝缘体,有一个描述是价带与导带间隙非常大的材料,属于绝缘体,就是SiN的带隙非常的大,5.1eV,俩光子合起来也破坏不了氮化硅材料的价电子们。硅原子与氮原子之间的共价键,键合力很强的。

共价键的价,就是共用的价电子。










硅由于存在双光子吸收TPA,把光的吸收了,这就是损耗。光功率越大,意味着光场的密度越高,也就是光子密集,产生的TPA损耗就更大了。

氮化硅不存在TPA损耗,所以,边缘耦合与大功率的组合,采用氮化硅。






好,这里引出另外一个,为啥垂直耦合很少提TPA损耗呢。且听下回分解吧,今天字数不少了。
