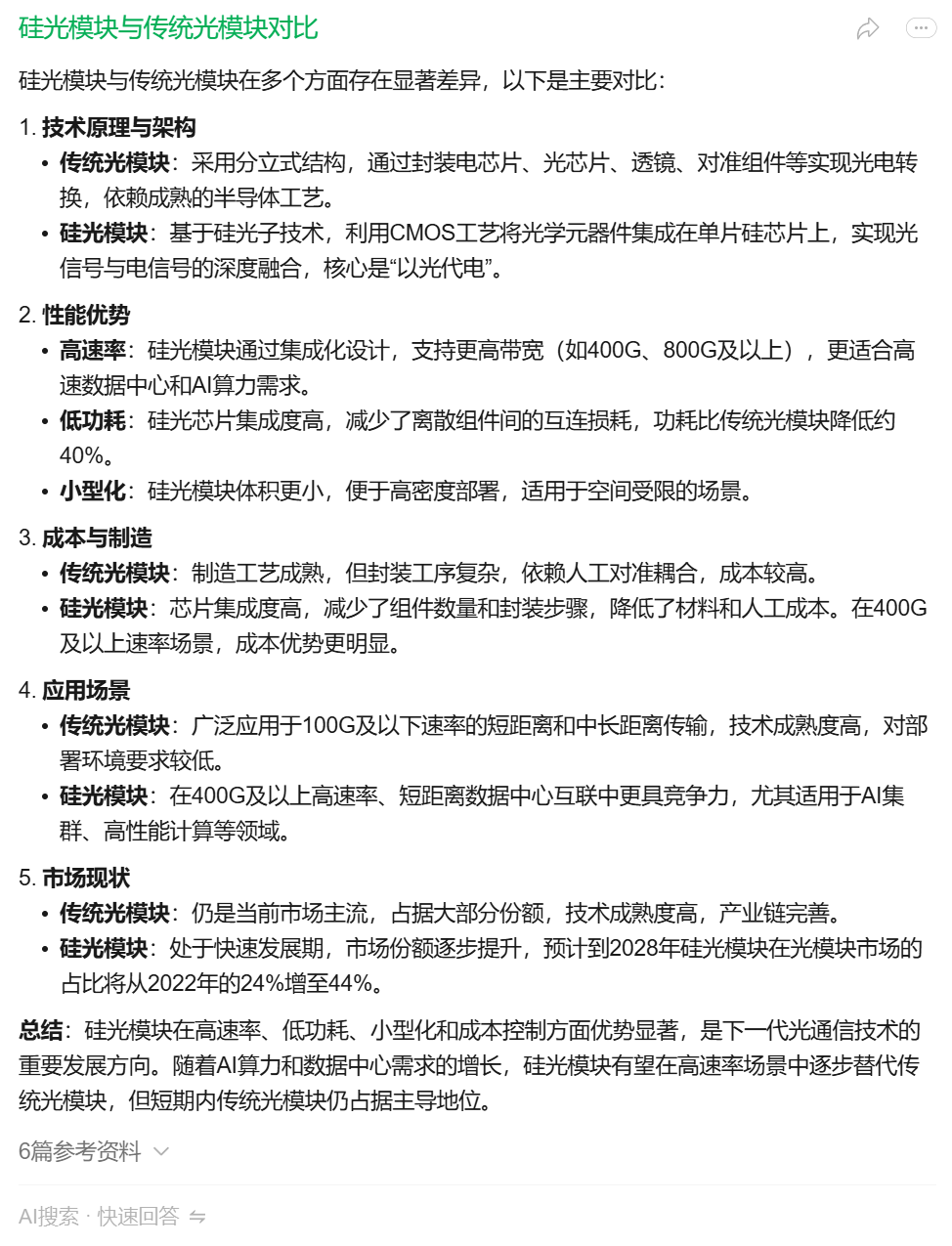

如果搜索“硅光模块与传统模块的对比”，AI会给出这个分析。我今天略和AI抬个杠。
蓝色是AI自动生成的内容，红色是我的注释。
硅光模块与传统光模块在多个方面存在显著差异，以下是主要对比：
技术原理与架构
（AI分析）传统光模块：采用分立式结构，通过封装电芯片、光芯片、透镜、对准组件等实现光电转换，依赖成熟的半导体工艺。
匡国华注释，传统光模采用分立式结构，通过封装光芯片、透镜、激光器、探测器等光学无源或有源组件，现光电转换。依赖成熟的化合物半导体工艺以及组件封装测试生产线。
（AI分析）硅光模块：基于硅光子技术，利用CMOS工艺将光学元器件集成在单片硅芯片上，实现光信号与电信号的深度融合，核心是“以光代电”。
匡国华注释，
传统光模块与硅光集成模块，核心都是“以光代电”，实现光信号在光纤中的低损耗传输，来替代同轴电缆的传输。以光代电不是硅光集成的特殊之处。
硅光子技术利用CMOS工艺将光学元器件集成在硅上，但不是我们所理解的“单片硅芯片”，有些光模块里边有一片硅光芯片，有些光模块里边有两片硅光芯片。
性能优势
（AI分析）硅光模块高速率：硅光模块通过集成化设计，支持更高带宽（如400G、800G及以上），更适合高速数据中心和AI算力需求。
匡国华注释，传统封装的EML其实带宽很大的，硅光集成支持更多通道的应用，而非更高带宽。
EML的带宽现在可以实现110GHz，调制224Gbps或448Gbps的信号，用于800G、1.6T光模块。
硅光集成的带宽50-70GHz，调制112Gbps或224Gbps的信号，目前很难实现448Gbps的大带宽信号的调制。
（AI分析）硅光模块低功耗：硅光芯片集成度高，减少了离散组件间的互连损耗，功耗比传统光模块降低约40%。
匡国华注释，no，no，no，传统光学封装的光学损耗是很低的，这是传统光学的优势啊。硅光集成内部的光学波导损耗挺大的，这一直是硅光集成在光模块应用过程中备受质疑的一个光学指标啊。
硅光集成，尤其是driver芯片与TIA芯片与硅光集成芯片的3D封装，降低了电信号的射频损耗，提高了带宽。
硅光模块的低功耗是一个“可能存在”的优势，但是在具体场景里才具有的降低功耗的特点，如硅光CPO光模块比传统光模块的功耗更低，而不是所有的硅光模块都有低功耗的特点。
（AI分析）硅光模块小型化：硅光模块体积更小，便于高密度部署，适用于空间受限的场景。
匡国华注释， 部分赞同。需要考虑与谁来对比。
如果用16通道的EML封装的空间与16通道集成的硅光芯片而言，硅光芯片的体积更小。
如果用16通道的VCSEL阵列或LED阵列，与硅光集成相比，硅光芯片的尺寸并不小。
成本与制造
（AI分析）传统光模块：制造工艺成熟，但封装工序复杂，依赖人工对准耦合，成本较高。
（AI分析）硅光模块：芯片集成度高，减少了组件数量和封装步骤，降低了材料和人工成本。在400G及以上速率场景，成本优势更明显。
匡国华注释： 部分赞同，传统光模块在模块车间的封装测试的生产成本较高，主要原因是人工耦合的时间非常长，工序很多。
硅光模块的封装测试成本也不低，虽然耦合的工序较少，但耦合的时间依然很长，原因在硅光芯片需要高精度耦合。这一块的封装测试成本正在随着硅光方案的逐步产业化，不断的突破，降低耦合精度，降低生产成本。
针对硅光芯片的光纤FAU的光学耦合工艺，产业多个厂家展开各种研究，目的都在期待未来可降低硅光芯片的封装耦合成本。
Y11T226 藤仓：用于CPO基于透镜耦合的可插拔FAU光接口案例
Y11T215 上诠FOCI：硅光芯片垂直耦合的FAU另两个案例
Y11T193 古河：用于CPO的小型化耐回流焊的磁吸扩束光连接器
市场现状
（AI分析）传统光模块：仍是当前市场主流，占据大部分份额，技术成熟度高，产业链完善。
（AI分析）硅光模块：处于快速发展期，市场份额逐步提升。
匡国华注释：赞同。
（AI分析）总结：硅光模块在高速率、低功耗、小型化和成本控制方面优势显著，是下一代光通信技术的重要发展方向。随着AI算力和数据中心需求的增长，硅光模块有望在高速率场景中逐步替代传统光模块，但短期内传统光模块仍占据主导地位。
匡国华注释：硅光模块在高集成度与小型化方面具有显著优势，具有潜在的低成本趋势。是光通信技术的重要发展方向，但不是唯一的发展方向。
硅光模块在AI算力与数据中心的应用场景中，有望获得一部分市场份额，但不会“替代”传统光模块。
硅光模块与传统光模块在未来是并存的关系。
举一点点例子，来说明一下硅光模块与传统模块的对比。

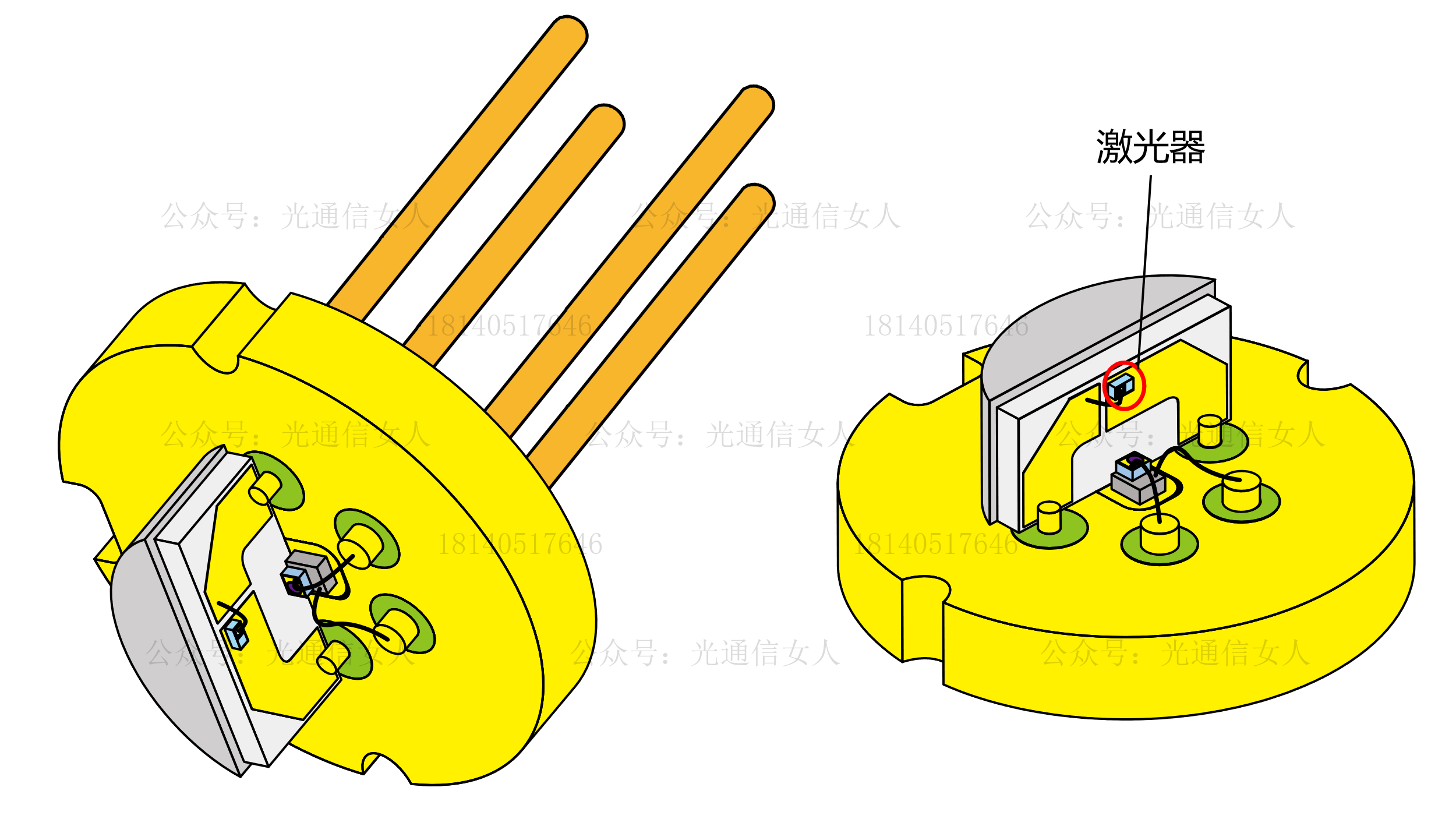

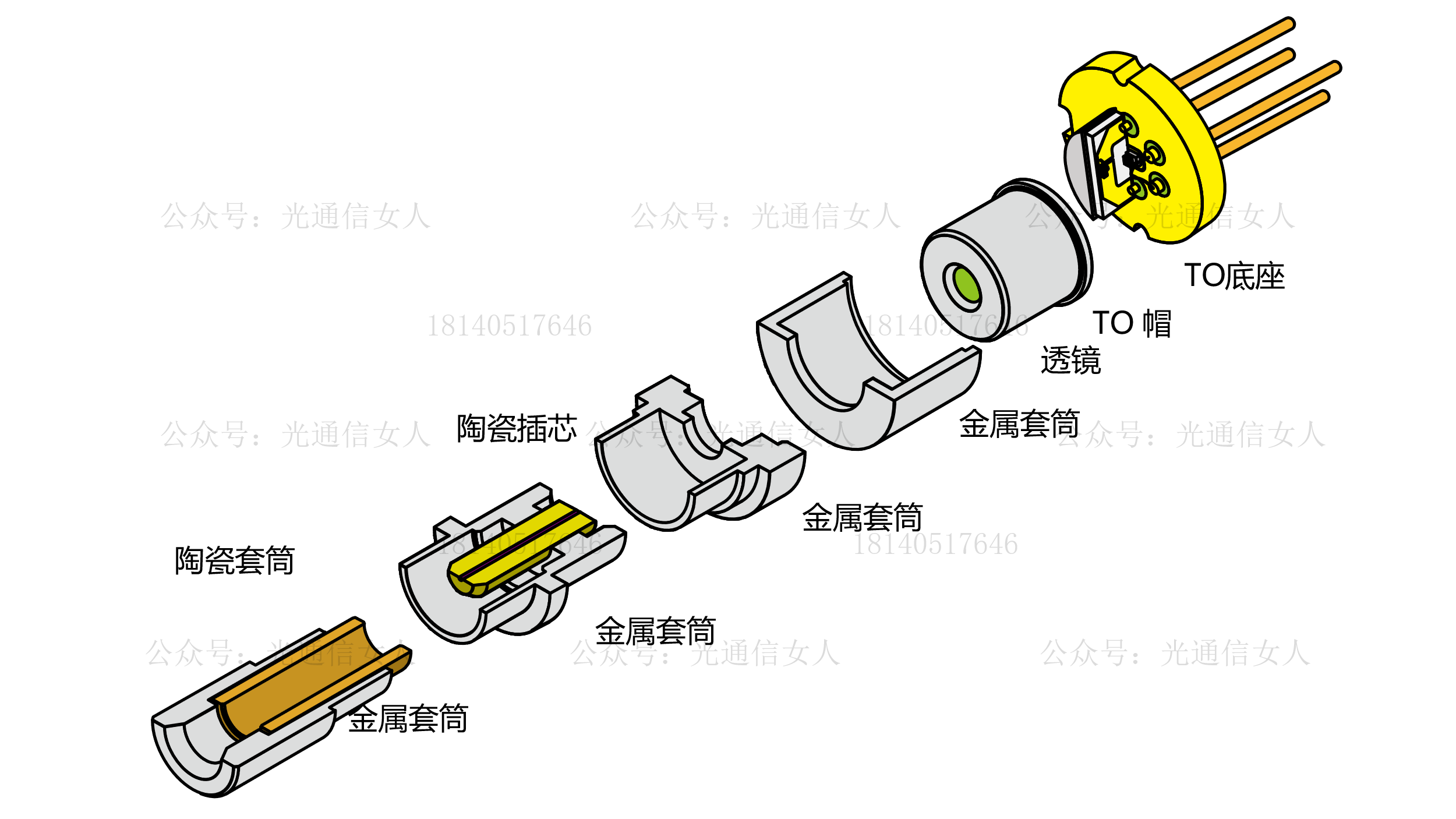

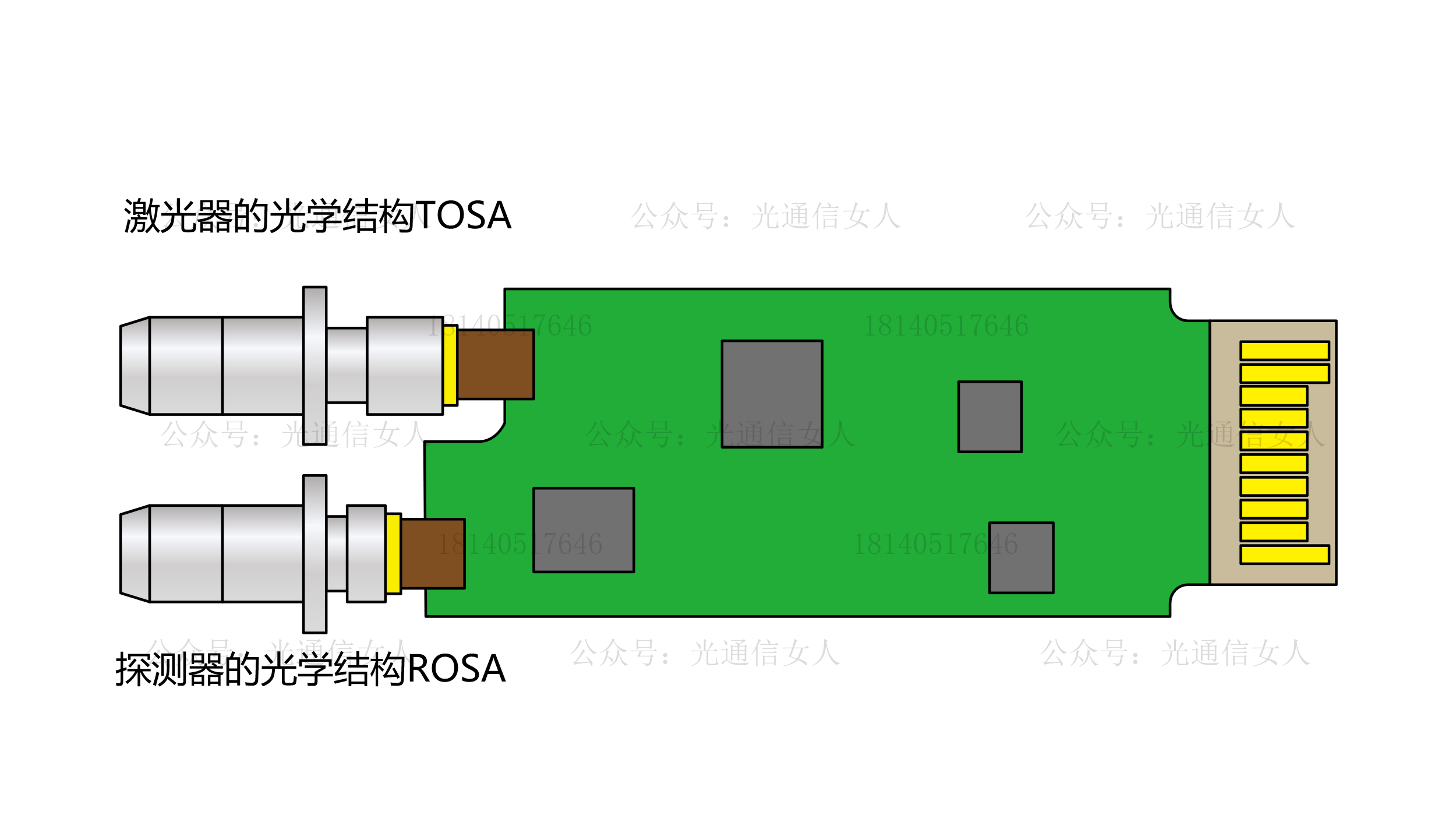

早期的2.5G、10G的以太网光模块，光学封装还是比较复杂的。比如发射端TOSA对激光器的封装，将激光器封装在气密的TO内部，再层层组装成TOSA。
激光器的芯片是数百个μm的尺寸，TOSA则是厘米级别，把TOSA做的很大，其实是方便与光纤的活动连接器做对准。
从上述的结构，可以看到传统光模块利用分立元器件组装的繁琐过程。但其实封测成本并不高，整个产业进入大规模制造的熟练工的流水线工作。

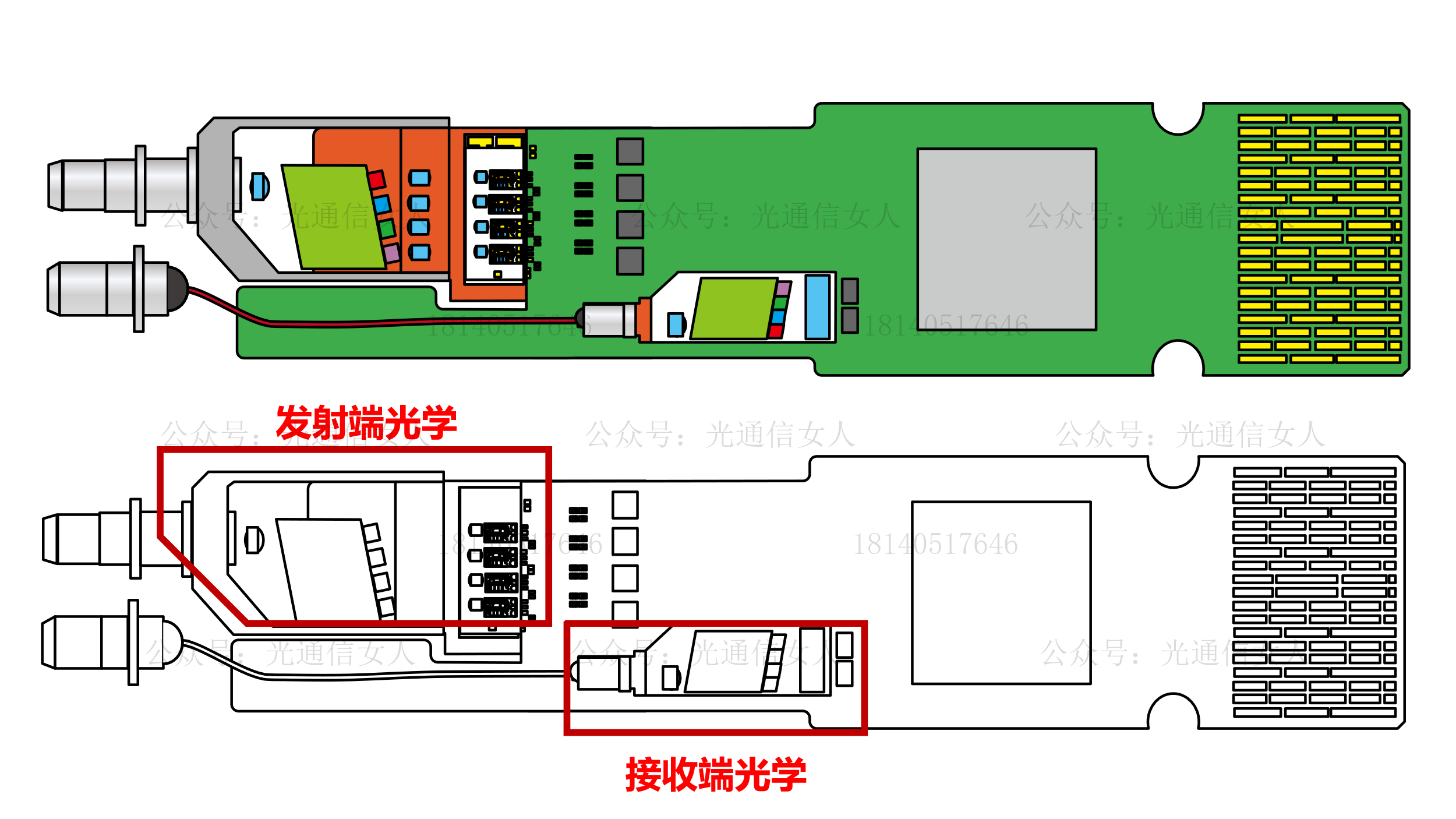

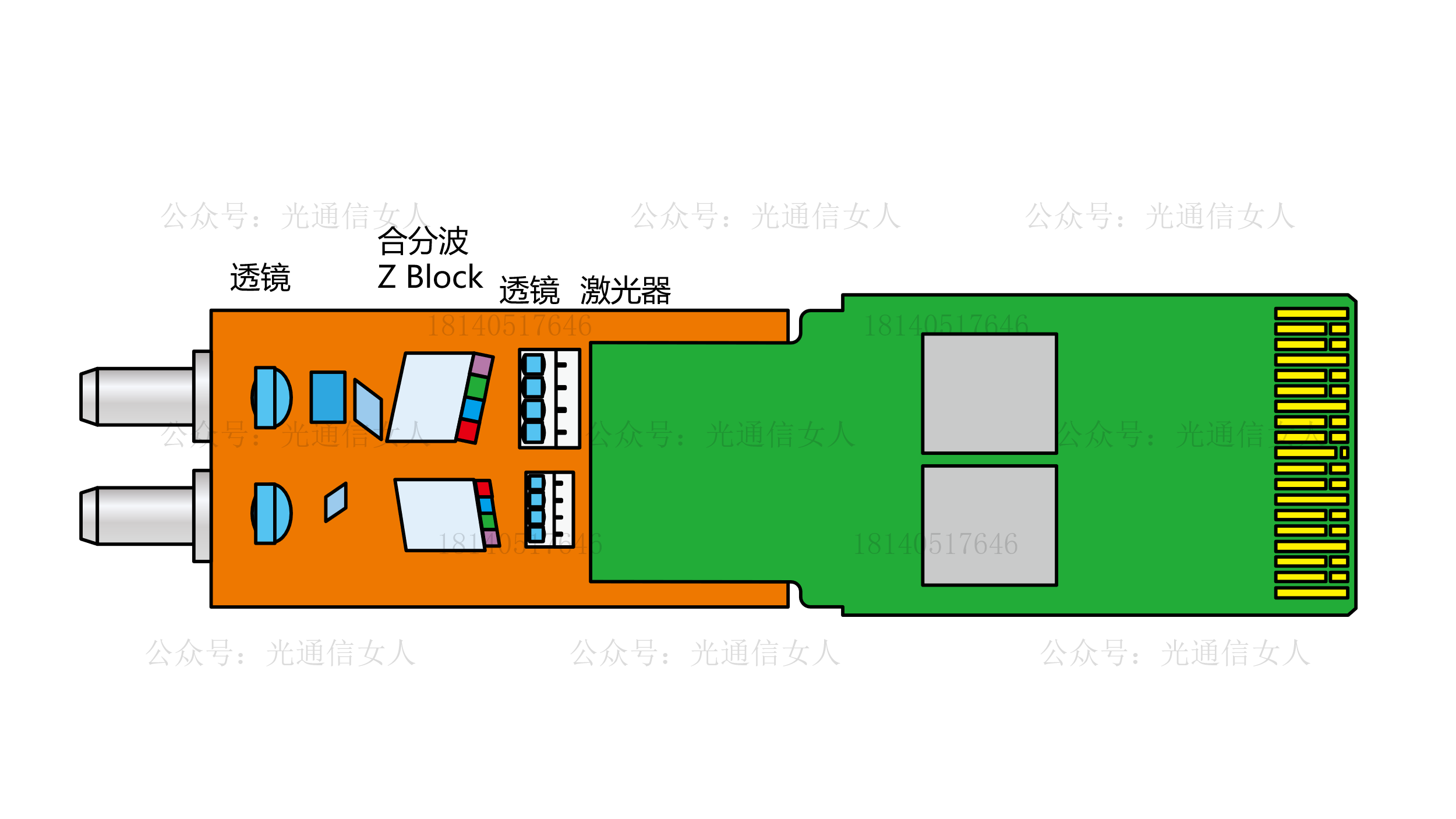

后来的40G、100G的以太网光模块，通常需要4个通道，如CWDM4的光模块内部，有透镜、合分波元件如Zblock，DFB激光器芯片....，这些器件的封装有些采用mini TOSA，有些采用COC等工艺。比2.5G、10G的传统模块要复杂些，但也叫做传统光模块。

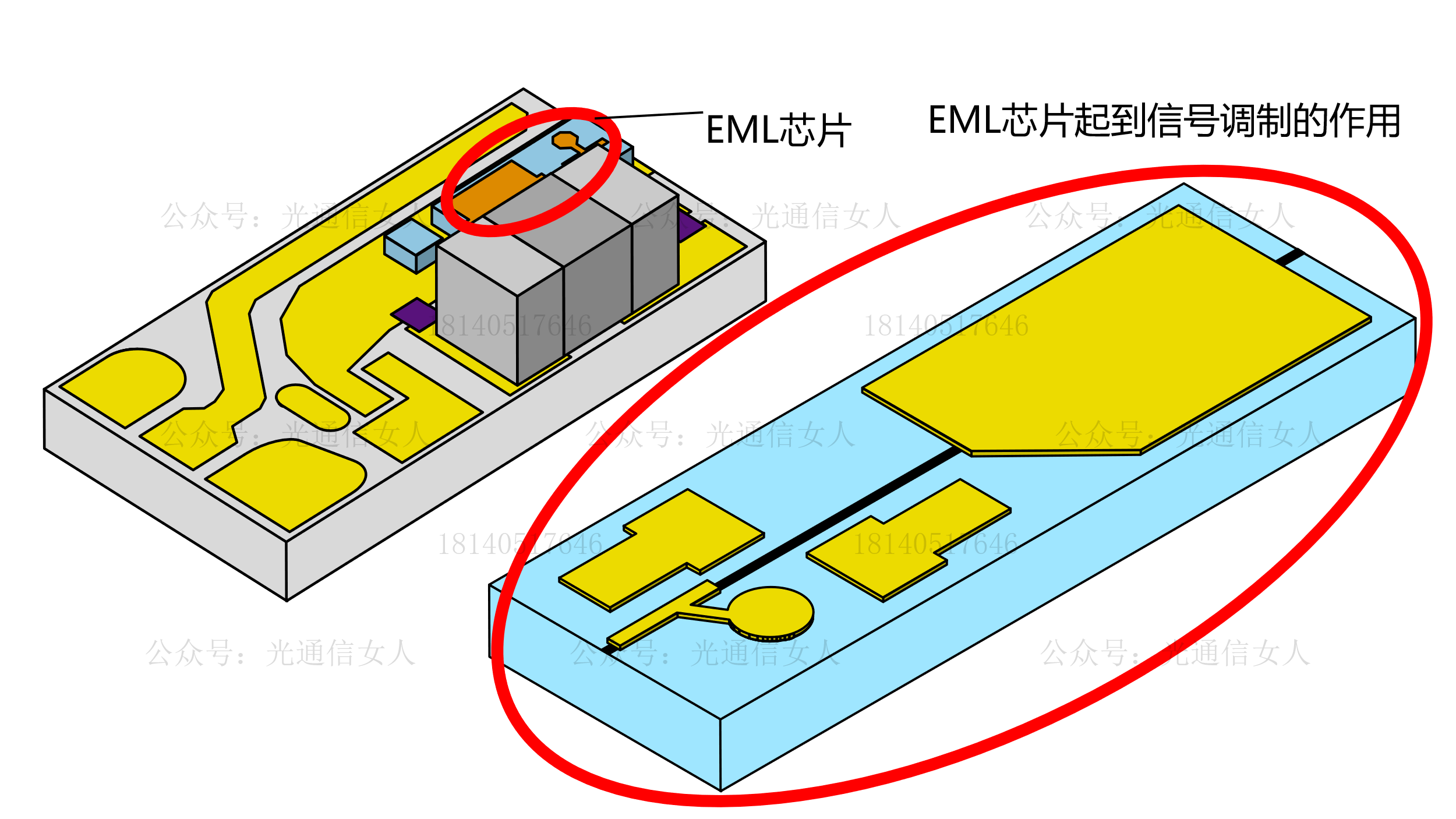

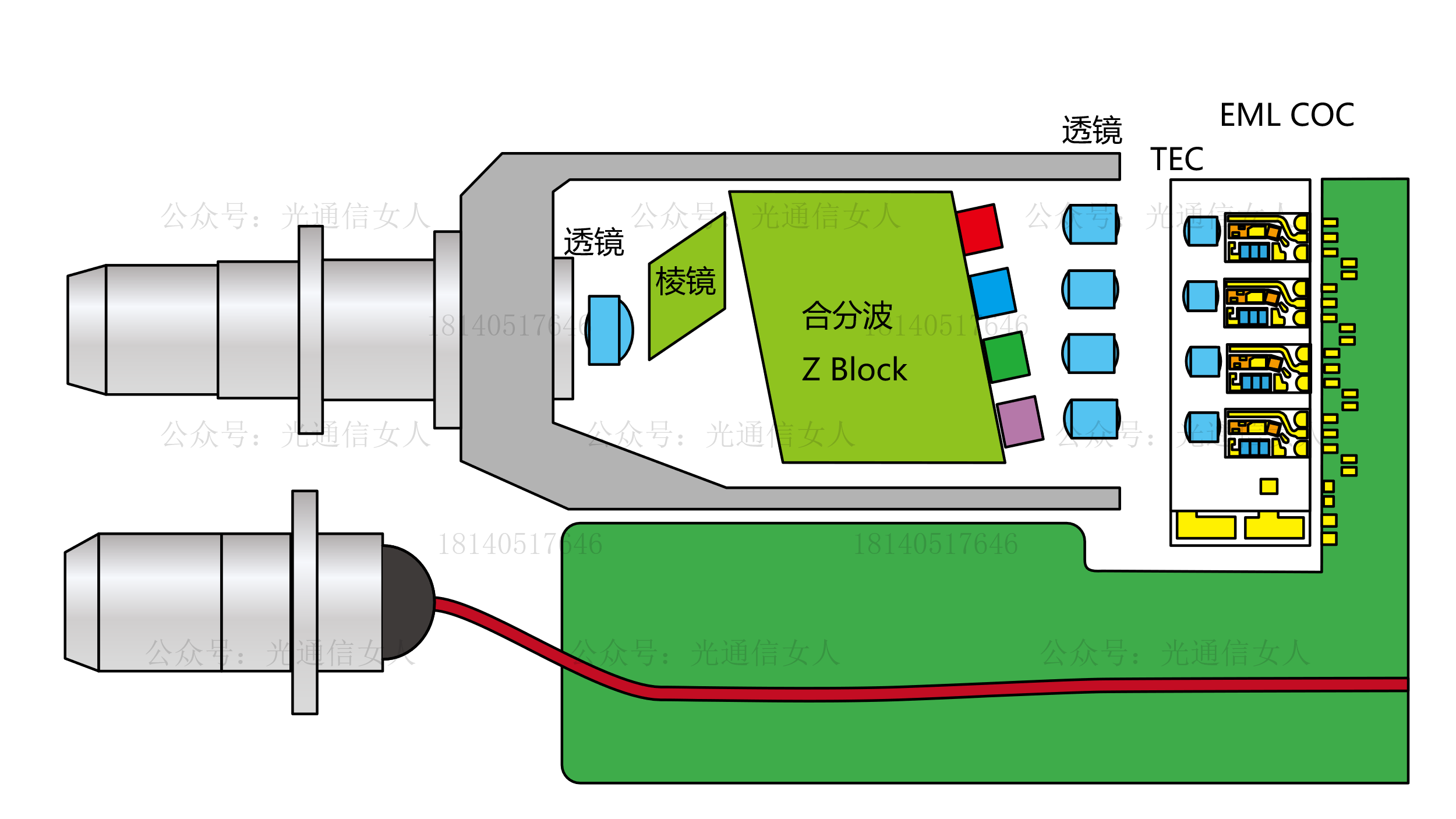

400G的FR4的光模块，一般就选择的EML激光器做发射端光学封装
放大EML前端。

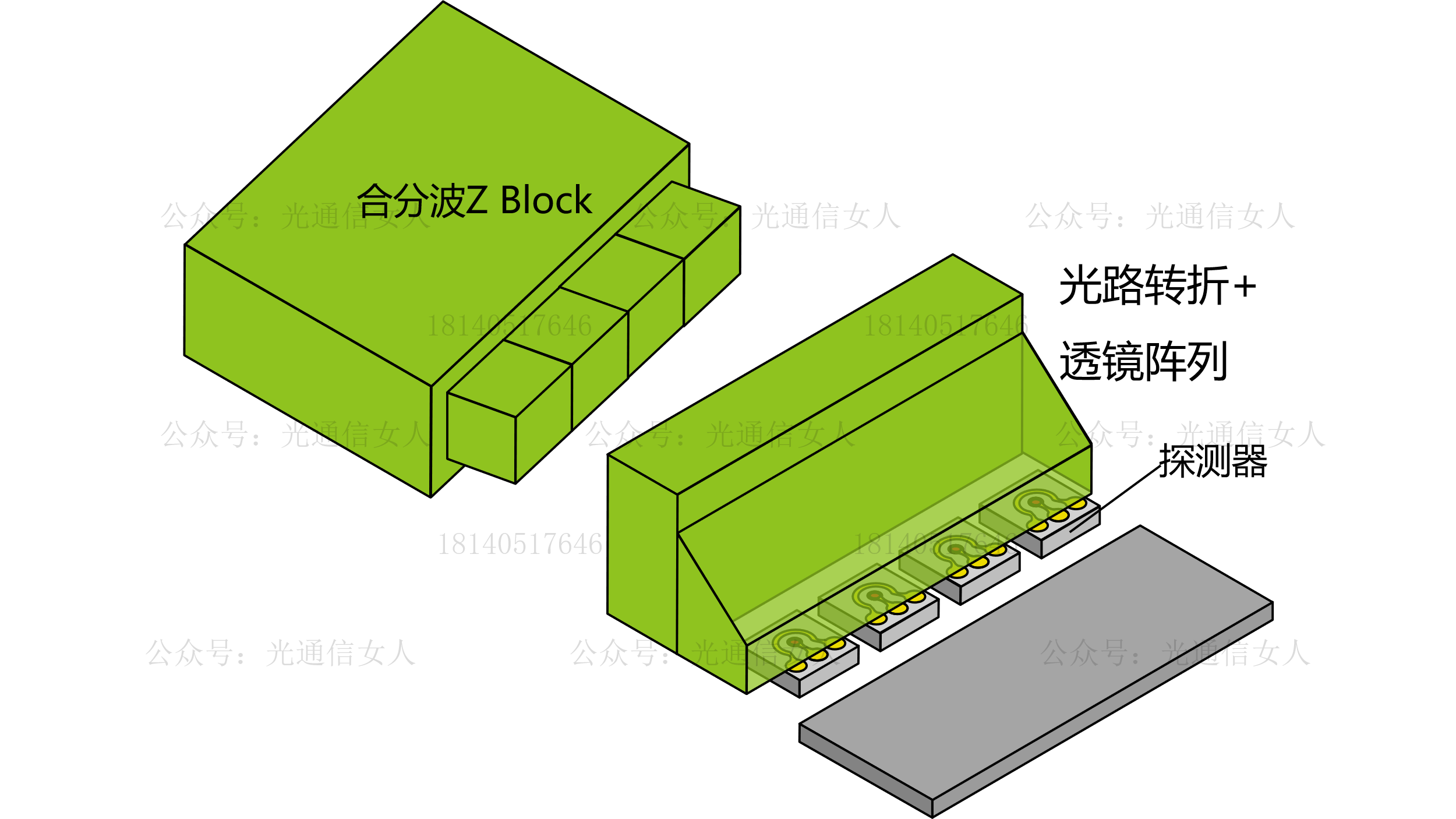

40G、100G、400G光模块的接收端，传统光模块的封装相对发射端而言，要容易一些。很多生产线的工艺可以共用。

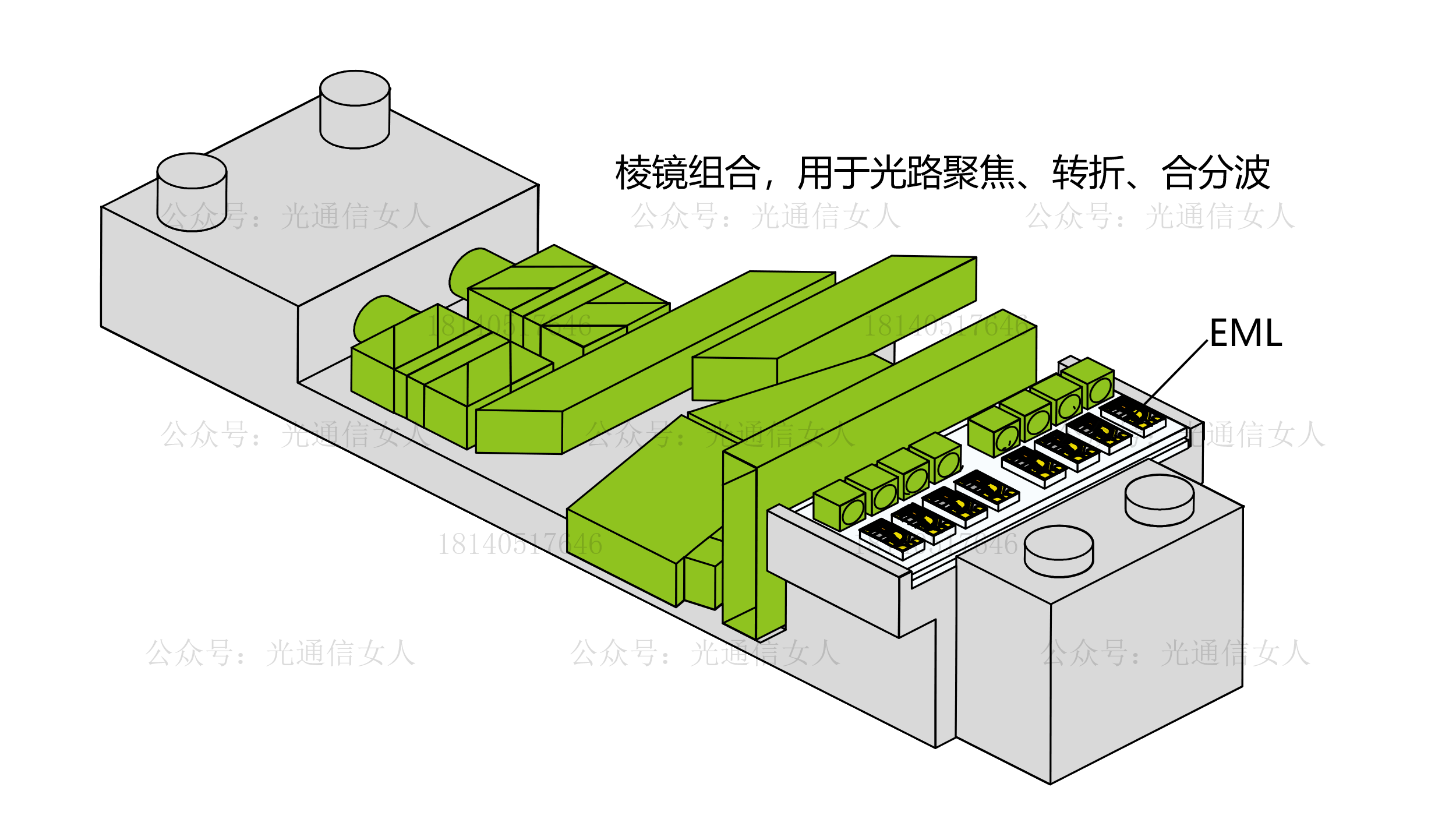

800G、1.6T的高速光模块，如果采用传统封装工艺，一部分信号就更加复杂。

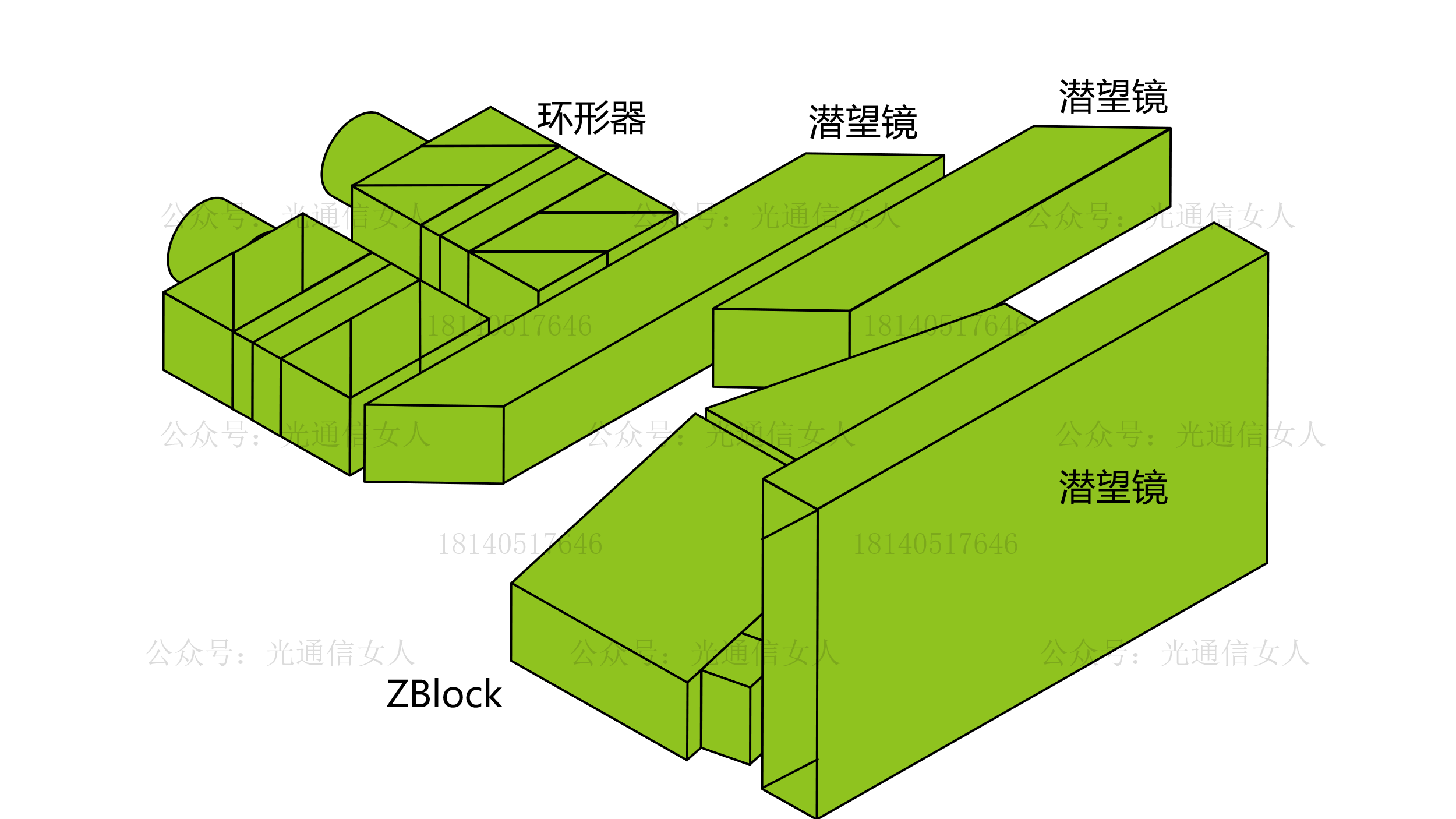

因为空间不够，就有了很多的光路转折的工艺。原本的ZBlock的空间光学也需要倍增，如果用于OCS的光交换场景，还需要考虑小型环形器设计。
~~，我这是举了一个光路较为复杂的案例，不是所有传统光模块都需要这么多的棱镜组啊。
传统的空间光学的封装，要想实现光路的转折，需要各种的反射片的角度设计，常见的45°、13°、32°的反射角度来选择光路转折。

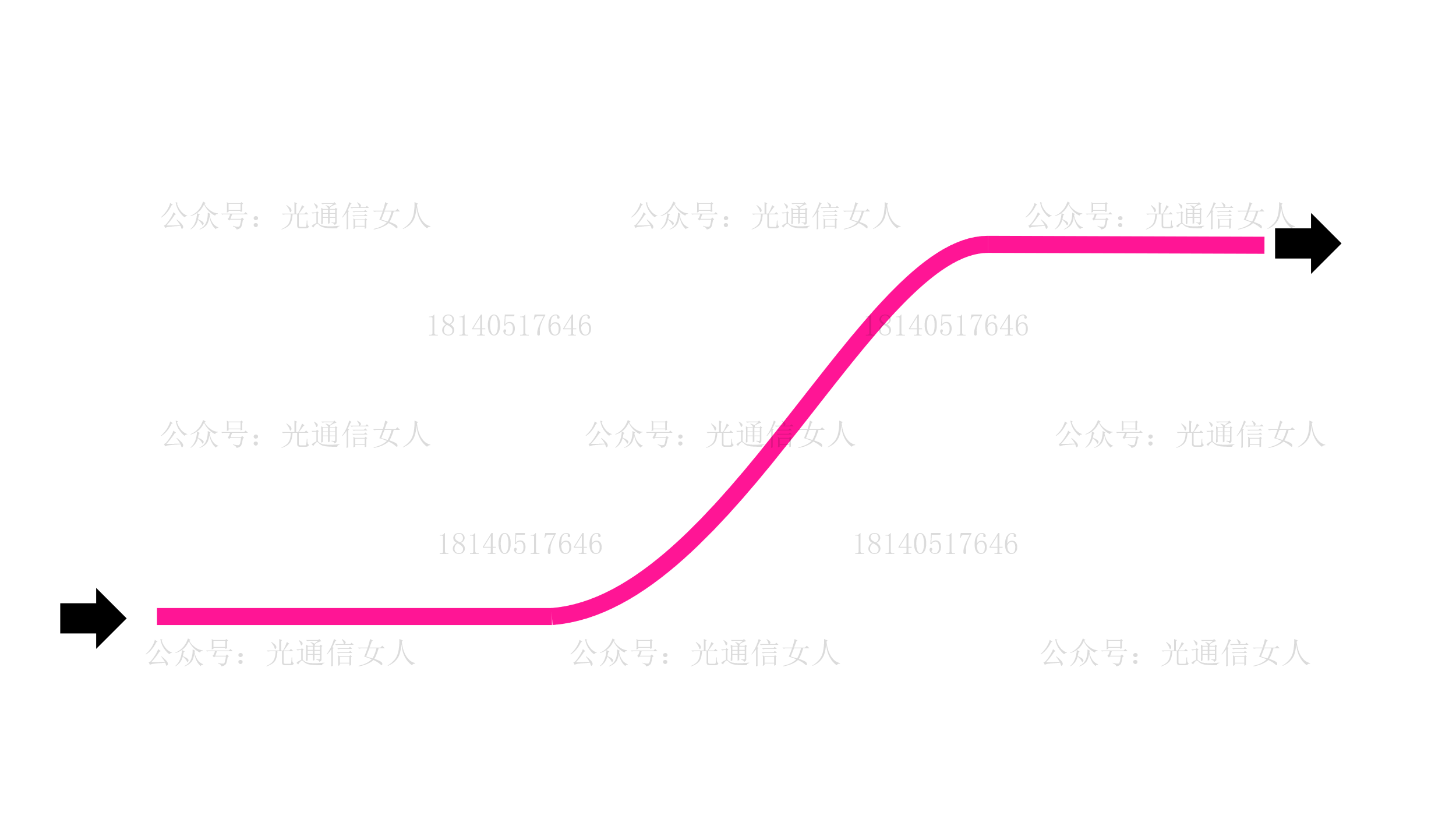

如果采用集成光学，利用波导来实现管路的转折，非常非常的容易。

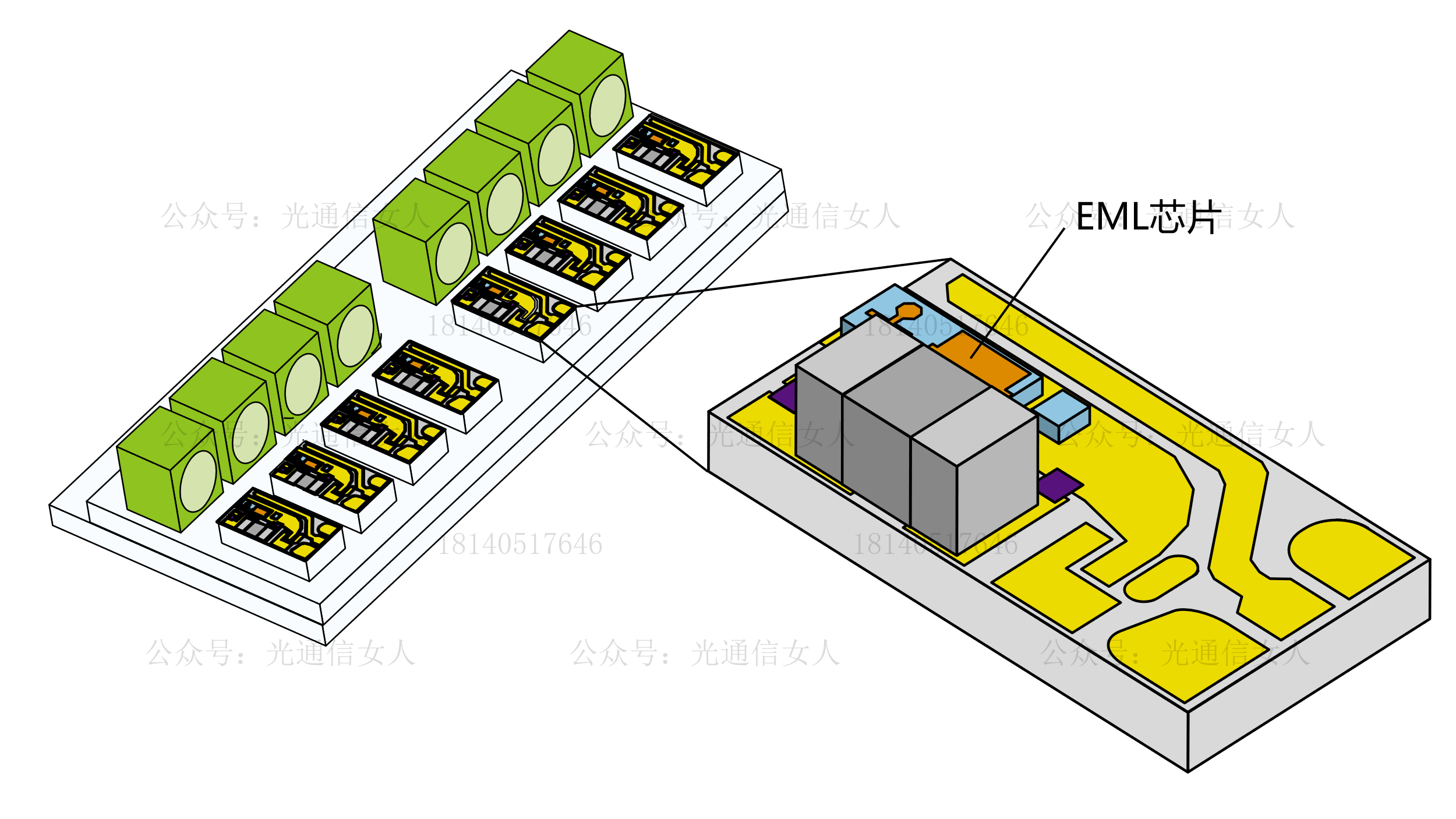

800G、1.6T的高速光模块，很多案例是需要8个EML芯片+8个探测器芯片，探测器容易做，EML封装要求更高一些。
EML的作用是信号调制。

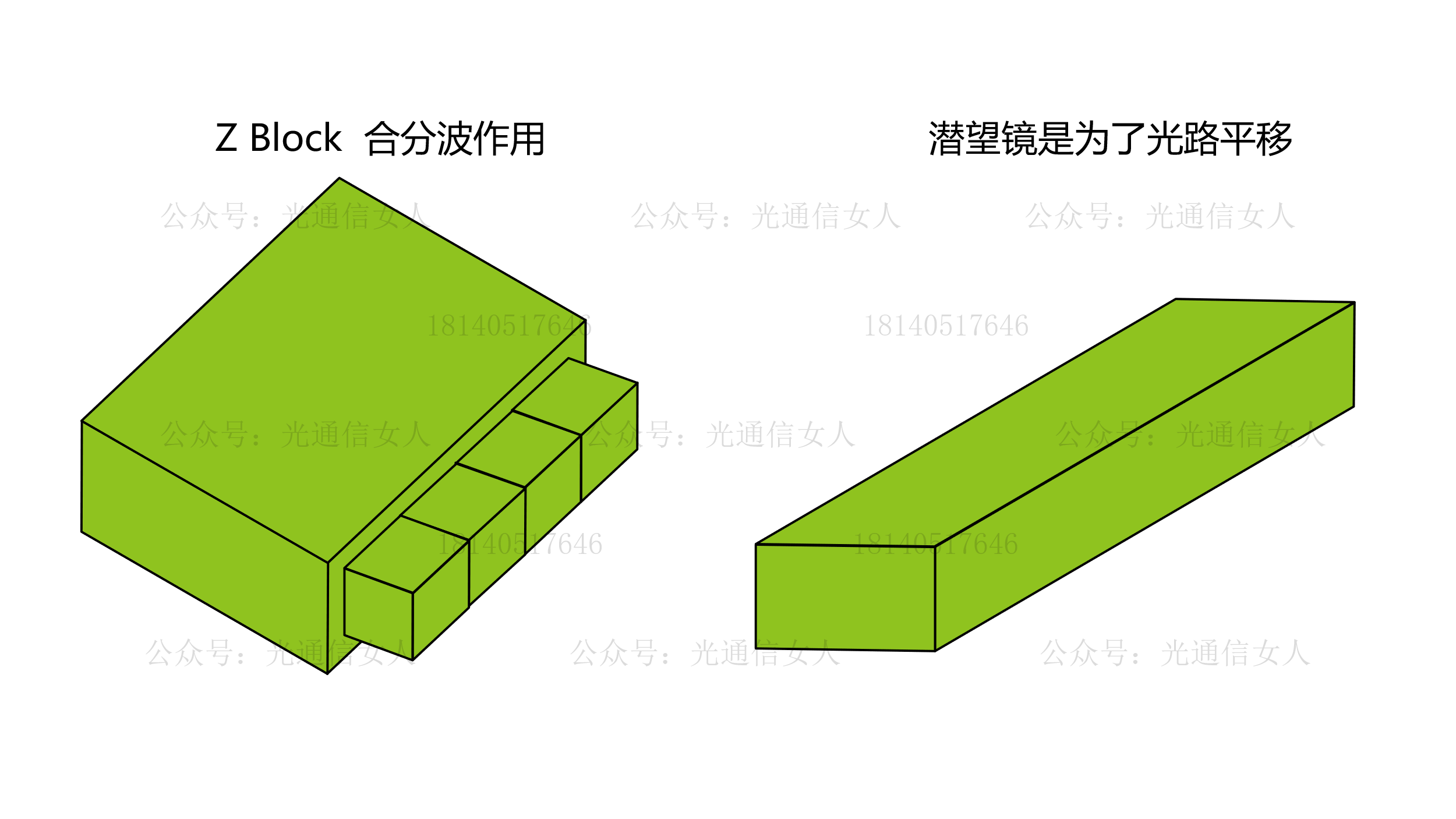

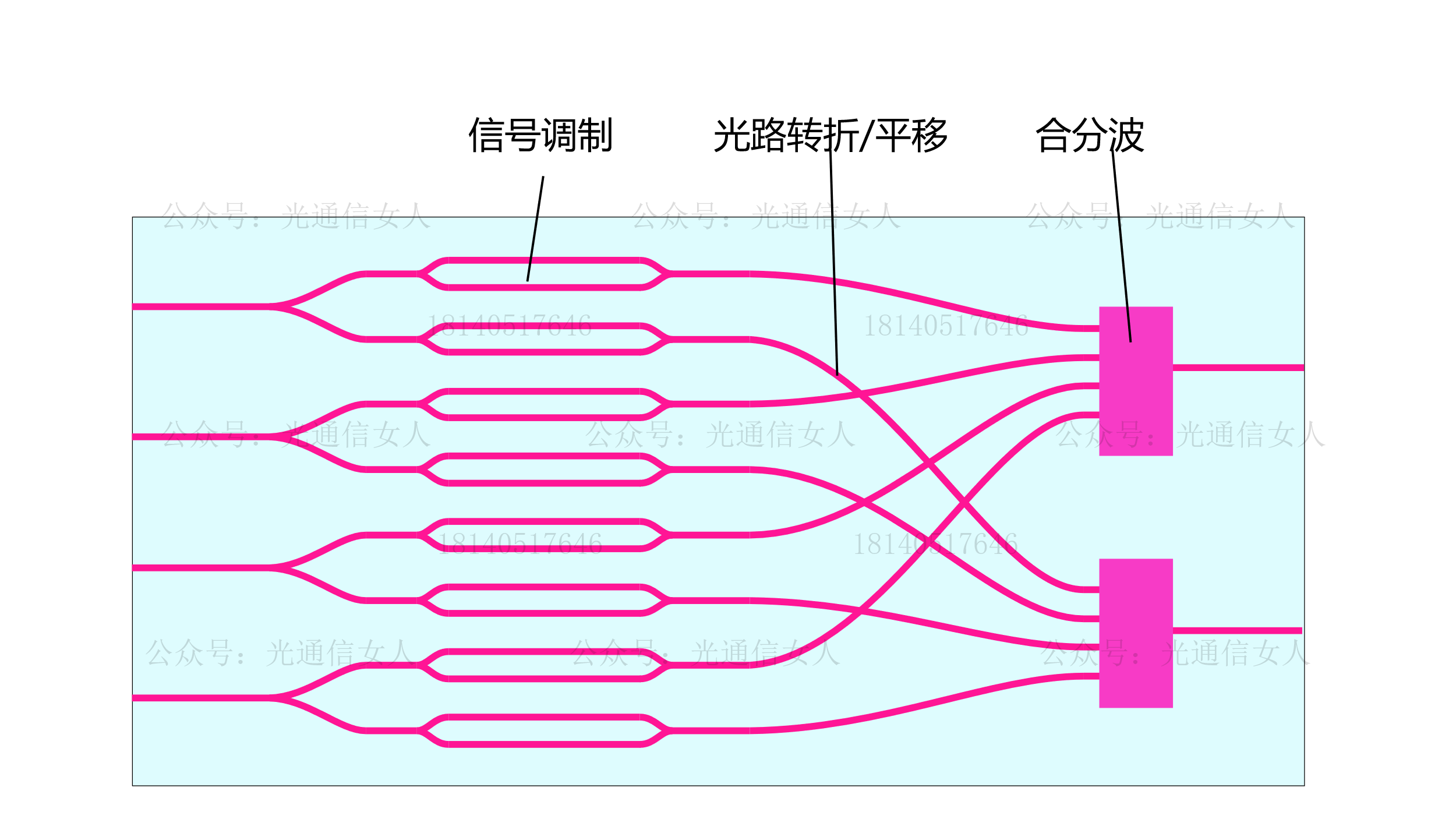

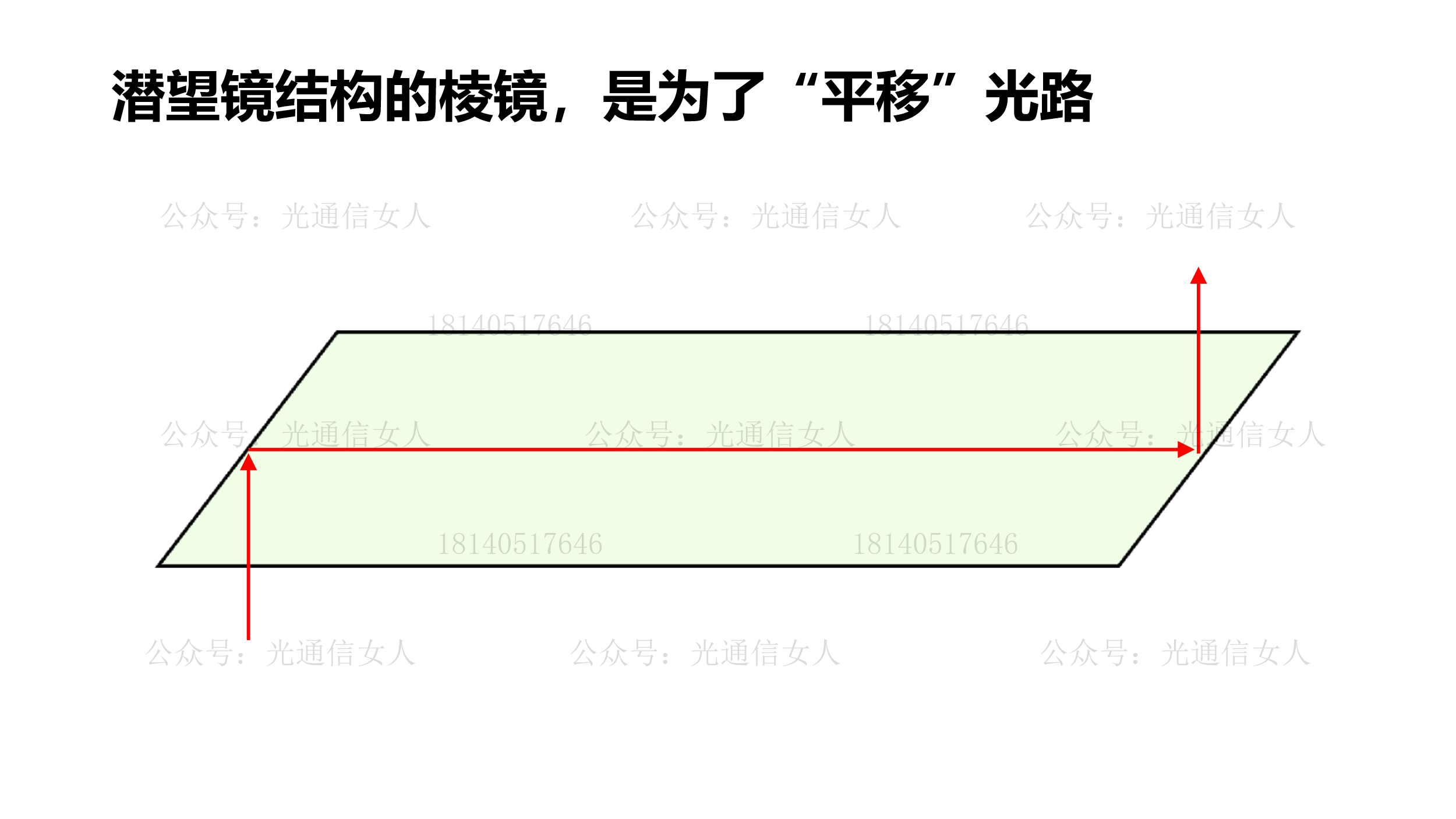

用硅光集成（或者铌酸锂集成，Inp集成，都可以），就可以集成光路的转折平移（替代潜望镜），合分波设计（替代ZBlock），信号的调制（替代EML）。
硅光集成对于单通道的早期传统光模块，四通道的传统光模块，优势还不算特别明显。但对于8通道、16通道、64通道的应用而言，就有了集成的优势。

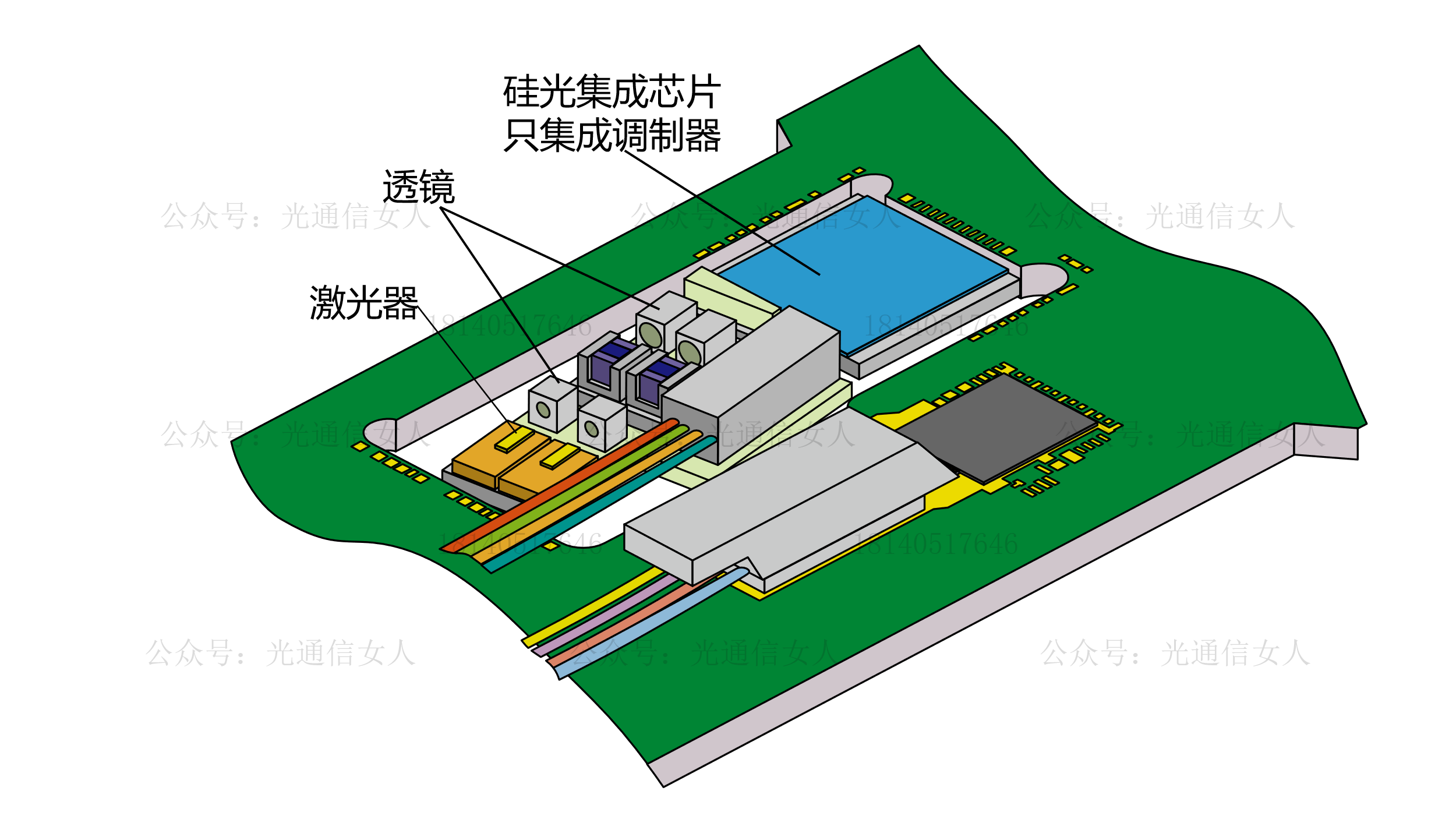

硅光集成，有些厂家只选发射端的集成，原因在于接收端虽然可以集成，但损耗很大。
接收端用传统方案来做，反而光学损耗更小，灵敏度更高。
Y10T332 为何有些厂家只选硅光Tx， 不选硅光集成Rx
这就解释了刚才我不赞同AI给出硅光优势具有“低损耗”的那个分析思路。
硅光集成芯片可以集成调制器或者探测器，也可以集成激光器，但硅本身不发光，如果要集成激光器，工艺难度很大，且对失效率的要求很苛刻。

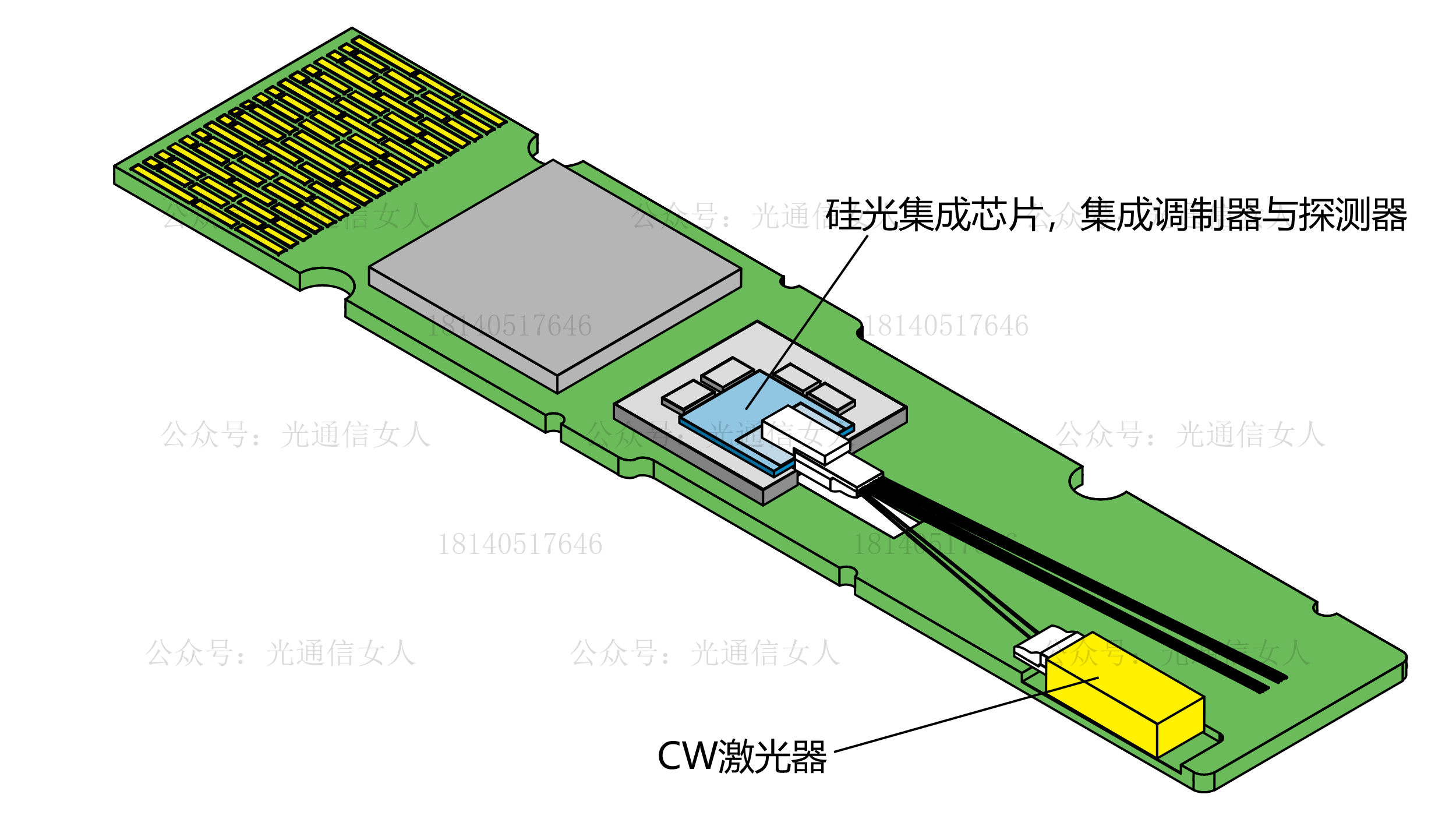

所以，即使是硅光集成了发射端的调制器和接收端的探测器，很多厂家会选择不集成激光器，通过一个传统工艺封装的CW激光器组件，提供硅光集成光源即可。

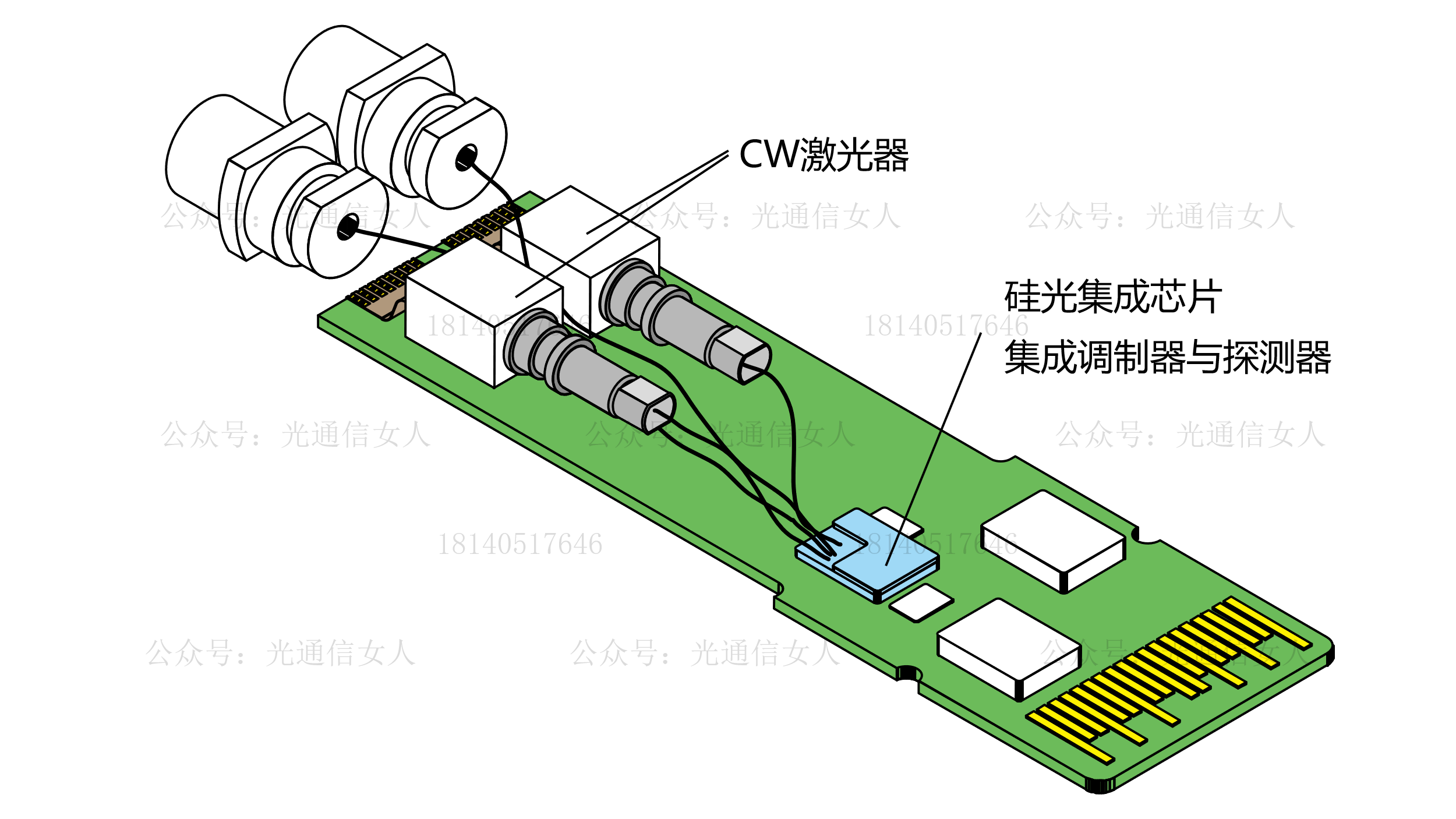

传统工艺的CW激光器，与硅光集成的调制器与探测器的两个案例。
硅光集成也可以用于相干模块，实现更高的集成度。
